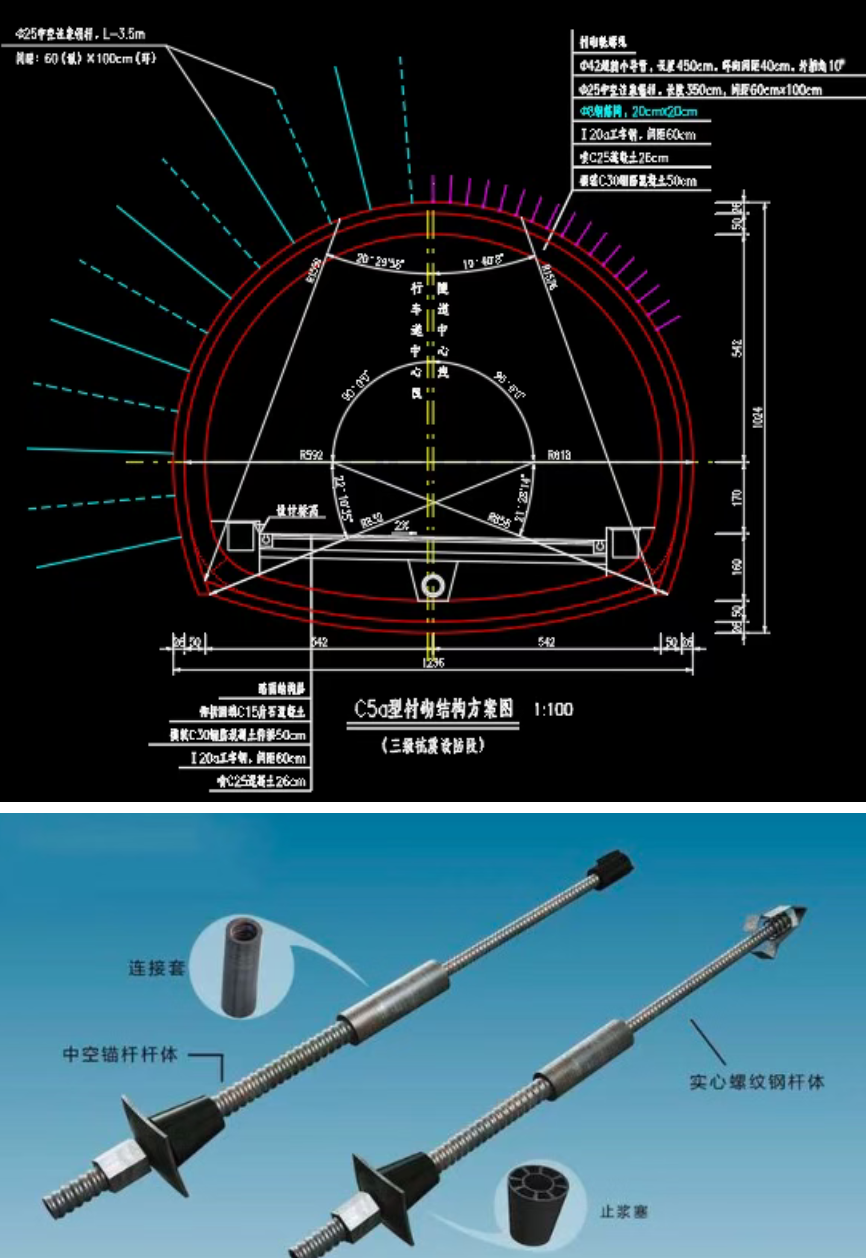

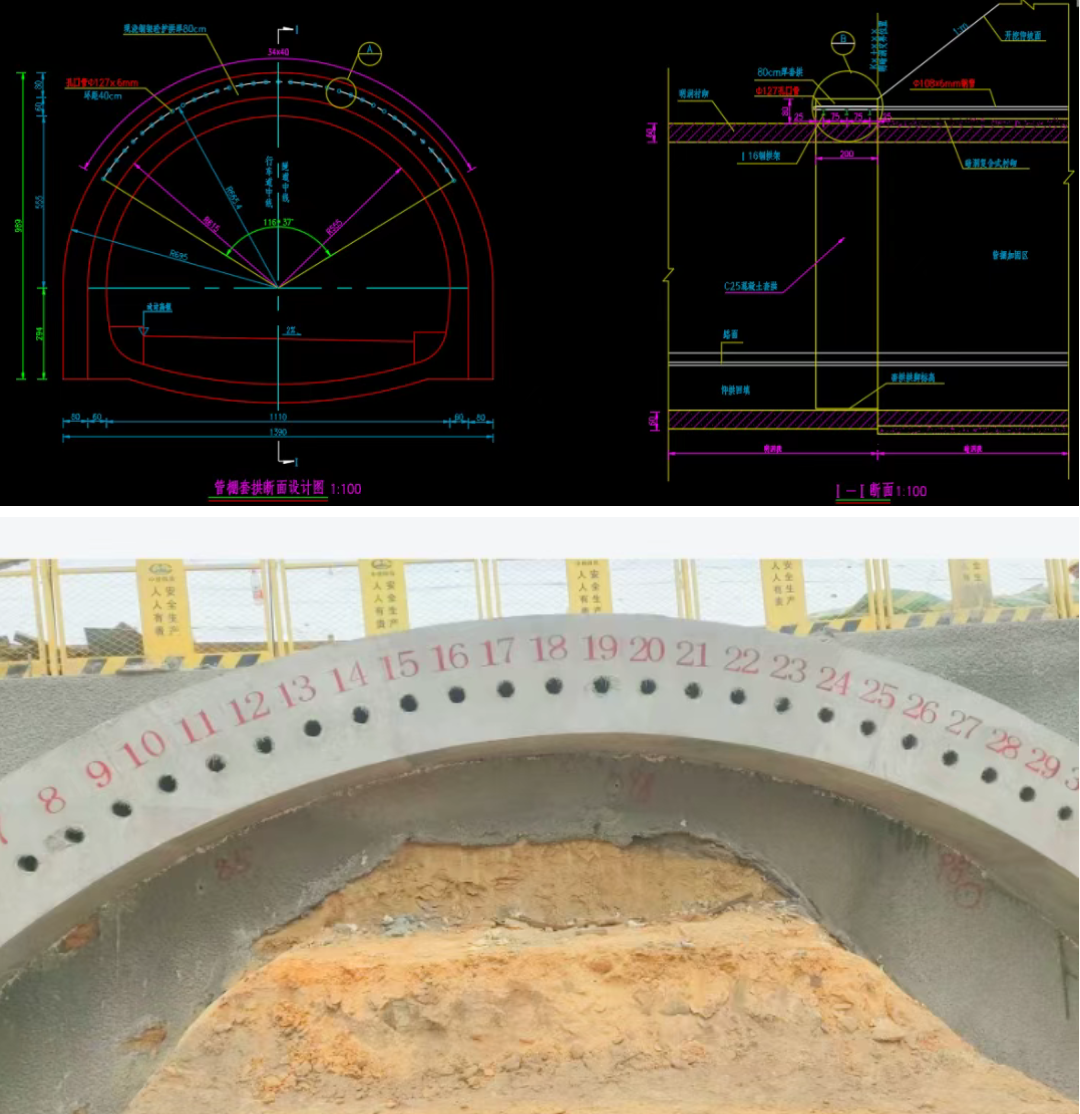

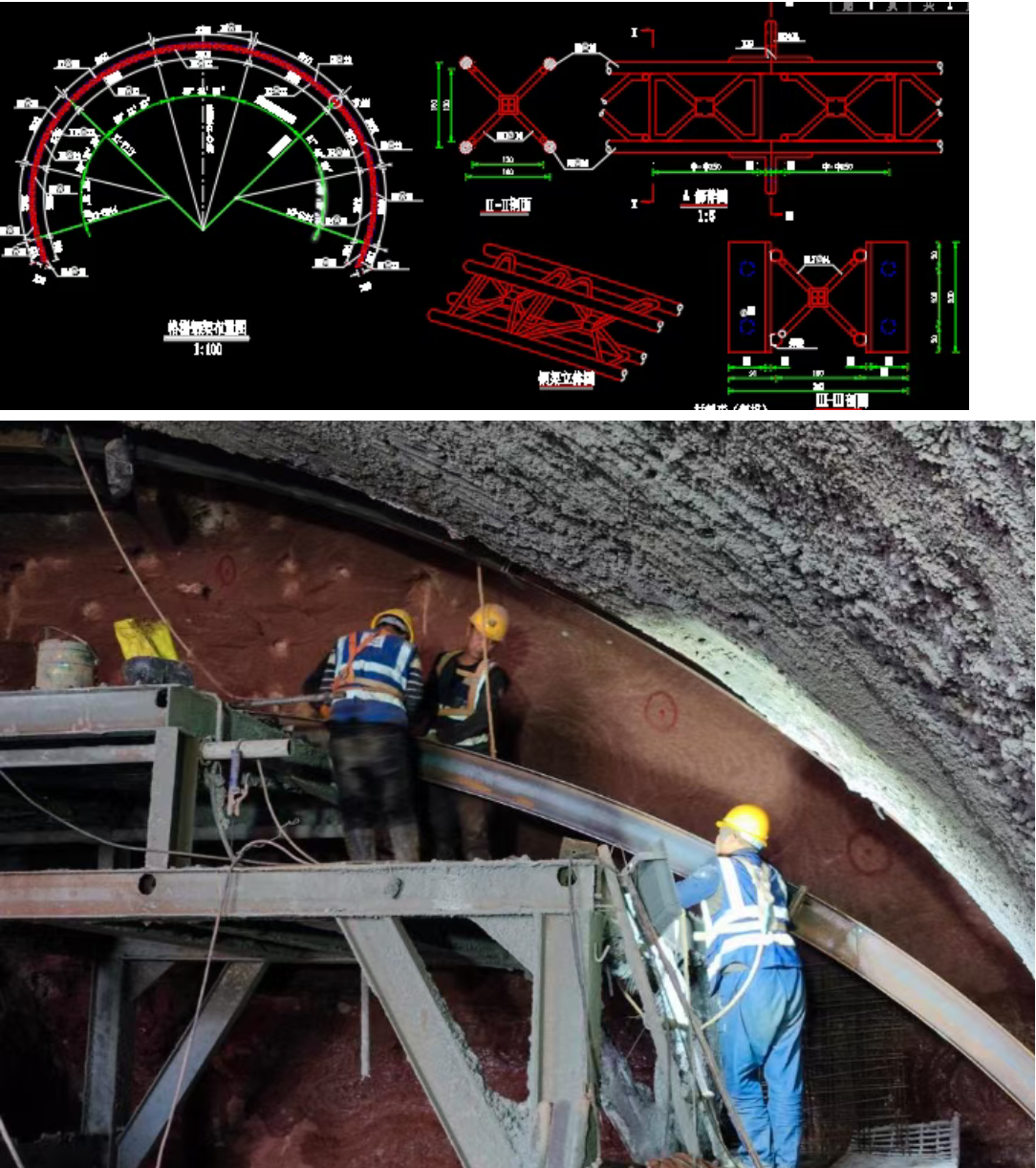

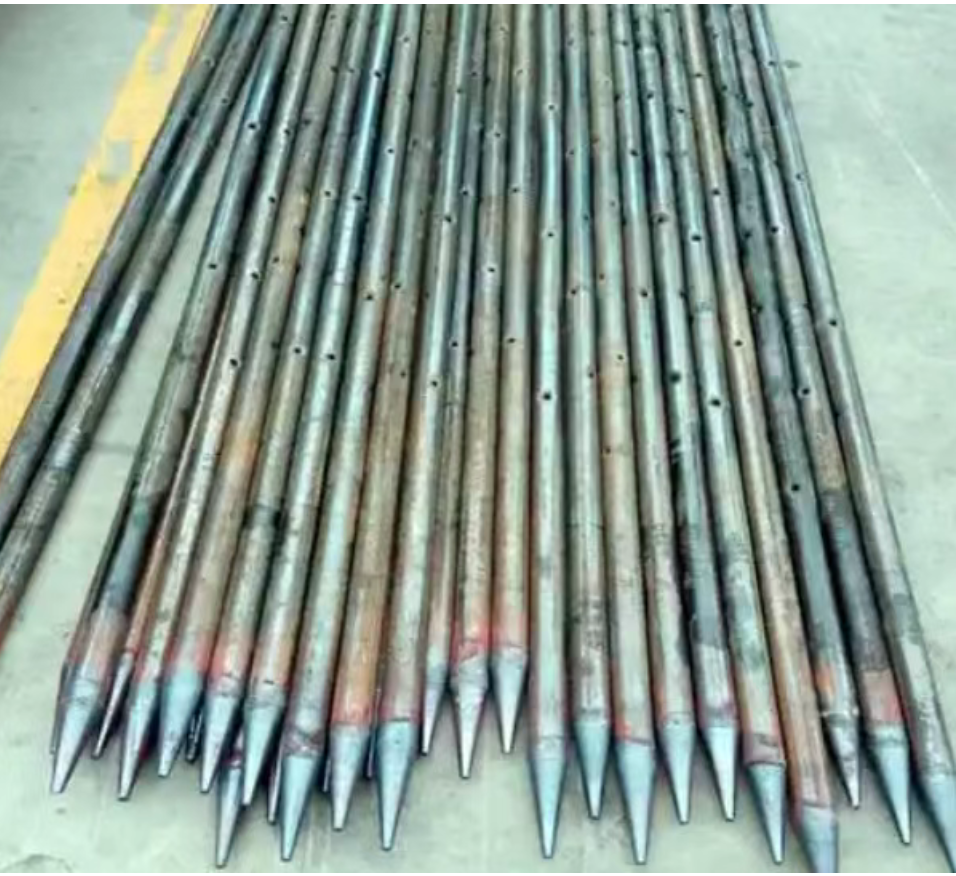

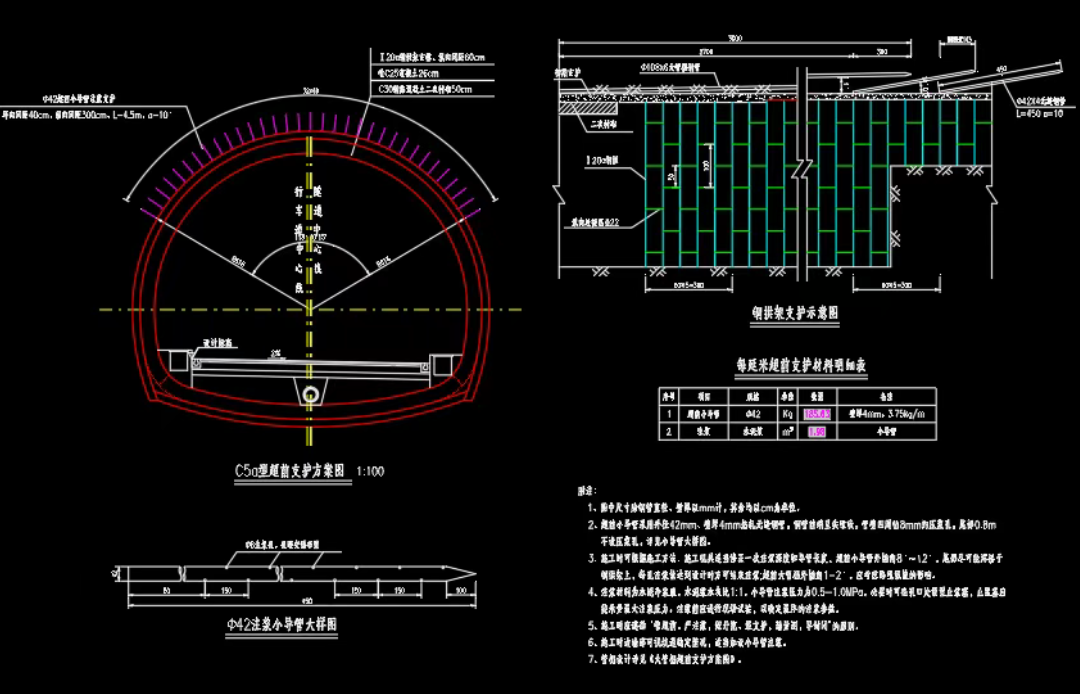

方向：沿隧道拱部纵向（向前），外插角很小（≈1-3°） 长度：长（10 m – 40 m，甚至更长） 直径：大（Φ70 – Φ180 mm，常用Φ108，最近好像为了施工方便管径更大了） 作用：形成刚性“长梁”，直接承担上方土体荷载，控制地表沉降 适用：洞口段、极破碎带、下穿铁路/河流等极差地层 方向：纵向斜向前上方（外插角5°-15°） 长度：短（3 m – 5 m） 直径：小（Φ42 – Φ50 mm） 作用：注浆加固掌子面前方围岩，形成“短伞”稳定地层 适用：Ⅳ、Ⅴ级围岩的破碎带、软弱夹层 方向：沿隧道环向（横向钢拱） 型式：工字钢架、格栅钢架 作用：第一时间提供高强度刚性支撑，抵抗围岩挤压，防止大变形 特点：必须紧跟掌子面（间距通常0.5–1.0 m），常与喷射混凝土共同工作 方向：径向（垂直洞壁打入围岩深处） 长度：2 m – 6 m 作用：将松散围岩“缝合”到深层稳定岩体，或形成承载拱 特点：柔性加固，与钢拱架、喷混凝土组成“锚-架-喷”联合支护 掌子面前面采用大管棚、超前支护 已经开挖采用钢拱架支撑+系统锚杆+喷射混凝土 系统锚杆：纵向间距 = 钢拱架间距，每榀钢拱架处打一排锚杆，垫板压紧该榀拱架。 超前小导管：长度 = 钢拱架间距 × n（开挖榀数）+ 搭接长度（n为整数，一般3~5），尾部固定在第n榀钢拱架上。
维度
系统锚杆
钢拱架
超前小导管
大管棚
时机
开挖后
开挖后最先
开挖前
开挖前（长距离）
方向
径向
环向（沿洞周）
纵向斜向上
纵向斜向上（更水平）
主要受力
抗拉、抗剪
抗压、抗弯
注浆后整体抗剪
抗弯（梁效应）
长度
2-6米
每榀1-2米宽
3-5米
10-40米
刚度
柔性
刚性
中等（注浆后）
高刚性
本质
加固围岩
立即承压骨架
预加固+止水
大型预支护梁
