刚性桩复合地基的受力机理与工程适用浅析

软基处理做到深处，水泥搅拌桩够不着、堆载预压等不起，刚性桩复合地基便成了桥头、拓宽和高填方路段的主力方案。但把高强度桩打进软土，并不等于地基自动变好——桩、帽、垫、土四者如何分担荷载，才是决定成败的核心。

01桩是骨：强度上去了，协同未必跟上

刚性桩复合地基，是以刚性桩作为地基中的竖向增强体、与地基土共同承担荷载的人工地基。工程上常见的三类是素混凝土桩、水泥粉煤灰碎石桩（CFG 桩）和预应力混凝土管桩。河北省地方标准 DB13/T 5999—2024《公路路基刚性桩复合地基应用技术规范》给出的常用参数为：素混凝土桩与 CFG 桩桩径宜 0.4~0.6 m，桩体强度宜 5~20 MPa；预应力混凝土管桩外径宜 0.3~0.5 m，壁厚宜 0.06~0.10 m，混凝土强度等级不应低于 C60。

它与水泥搅拌桩这类柔性桩的差别，不在承载力高低，而在模量量级。刚性桩桩身模量比桩间土高出几个数量级，受荷后桩土变形极不协调：桩几乎不动，土却在持续压缩。黄土地区刚—柔性桩复合地基的现场试验给出了直观对照：在 300~700 kN 荷载水平下，刚性桩桩—土应力比维持在 10~20，而柔性桩与桩间土的应力比仅 1.0~1.2；到应力比稳定阶段，桩间土应力已达 217 kPa。同一片场地里，柔性桩的桩体作用其实相当微弱，刚性桩则把绝大部分荷载揽到了自己身上。

刚性桩的价值不在于桩本身有多强，而在于能否通过体系把桩间土一起用起来。桩土若不能共同工作，它便退化成了桩基础，造价上去了，复合地基的意义却没了。

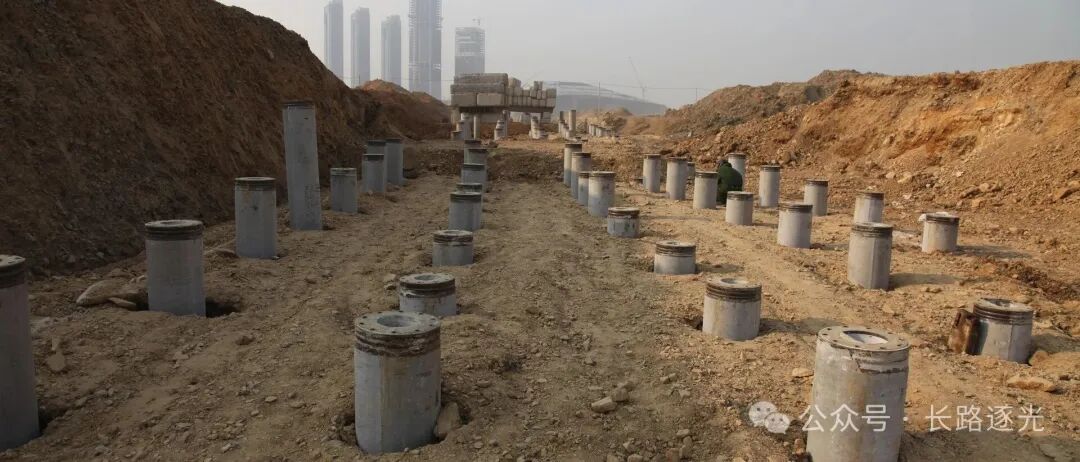

管桩基础与路堤回填现场
来源：土木在线 bbs.co188.com · 关于预应力混凝土管桩的打桩施工操作步骤

02垫层：把桩的强度兑换成地基的刚度

───────◆───────

褥垫层不是附属构造，而是刚性桩复合地基的核心技术。它的作用可归纳为四条：保证桩与土共同承担荷载；通过调整厚度改变桩的竖向荷载分担，垫层越薄，桩承担的比例越高；减小基础底面的应力集中；调整桩与土的水平荷载分担。

机理上，受荷后桩的模量远大于土，桩顶会向上刺入垫层，垫层材料随之流动补充到桩间土上，使一部分荷载始终经垫层传到土体。与此同时，桩体向下位移小于桩周土位移，桩侧便出现负摩阻力，刚性桩反过来对土施加向上的摩阻力，靠近桩体的土应力大于远离桩体的土应力，桩间土表面应力呈中部大、边缘小的倒盘形分布。这个"倒盘"是刚性桩复合地基正常工作的重要表征。

路堤属柔性基础，荷载向桩顶转移靠的是土拱效应与加筋体张拉膜效应的共同作用。现场实测显示，中低压缩性土场地在桩帽面积置换率高达 45.1% 时，桩体承担约 61.8% 的填土荷载；而软土地区置换率仅 10.1% 时，桩体就承担了约 80%——因为软土中桩帽底土体已接近脱空，土拱承担不了的那部分只能压到桩上。加筋垫层的设计参数也随之确定：桩间土土压力在填土高度为桩帽间净距的 1.3~1.8 倍时出现峰值，超出这一高度的填土荷载由桩承担；土拱高度约为桩帽间净距的 1.62 倍；垫层中高强土工格室、普通土工格室和土工格栅的允许应变设计取值分别约 1%、2%、10%。

厚度怎么取，是这一章最实用的部分。CFG 桩褥垫层宜为桩径的 40%~60%，常取 200~300 mm，碎石最大粒径不大于 30 mm；管桩桩帽顶面与路基土之间宜设 300~500 mm 碎石或砾石垫层，最大砂石粒径不宜大于 25 mm。刚性基础下的褥垫层厚度多不超过 600 mm，超过一定厚度后再继续加厚，桩土应力比不再明显下降，这部分垫层就是白铺的。厚褥垫层的专题研究也指出，垫层厚度与压缩模量对地基沉降、桩土应力比和桩身应力影响较大，而其抗剪强度指标的影响相对较小。

03桩帽：被低估的中间环节

───────◆───────

桩帽在图纸上往往只是一个方块，却是把桩顶集中力扩散、并把桩间距放大到经济范围的关键构件。DB13/T 5999—2024 的规定是：桩帽宜为圆形或方形，采用 C30 混凝土现场浇筑；桩顶进入桩帽不少于 50 mm，桩与桩帽之间宜用钢筋连接；方形桩帽边长或圆形桩帽直径宜 1.0~1.5 m，厚度宜 0.3~0.4 m；桩帽与桩体连接部位的最大弯矩计算中，修正系数一般为 2.7~3.8，桩帽边长与桩径之比等于 4 时取低值、等于 2 时取高值。另有地方规程要求桩帽覆盖率不宜小于 25%，桩帽顶面宜与工作垫层顶面齐平。

桩帽的经济意义，在于它允许把桩距拉开。不设桩帽时桩间距宜为 2.5~5 倍桩径，设桩帽后可放大到 5~6 倍桩径。一顶一放之间，桩数差别相当可观，这也是带帽刚性桩在路堤工程中普及的直接原因。

但桩帽解决的是竖向传递，管不了水平刚度。广东某高速公路 K31+100~K31+388 段采用带帽 PHC 管桩处理软基，仍发生了路堤滑移；数值分析对比显示，带帽管桩方案水平承载力偏低、抗扰动能力较差，改为设置纵横向连系梁后，稳定性较带帽方案提高约 50.87%，仅设横向连系梁提高约 42.47%，仅设纵向连系梁提高约 38.61%。高填方更需警惕：广东某高速软基高填方段（填高约 30 m）的原位监测表明，填土完成后桩顶沉降基本趋于稳定，而桩间土沉降存在明显滞后性，仍以填土期约四分之一的速率增长后才逐渐收敛；最大水平位移的分布与分级填筑平台的宽度有关，并不总出现在坡脚附近；在最大水平位移区域可能发生"桩土绕流"，严重时导致管桩弯曲破坏或整体倾覆。

因此，以稳定性控制的工程，桩长应穿过潜在滑动面以下 1~4 m；加固范围不应小于路堤底宽，一般在路堤坡脚填土范围外再布置 1~2 排桩。

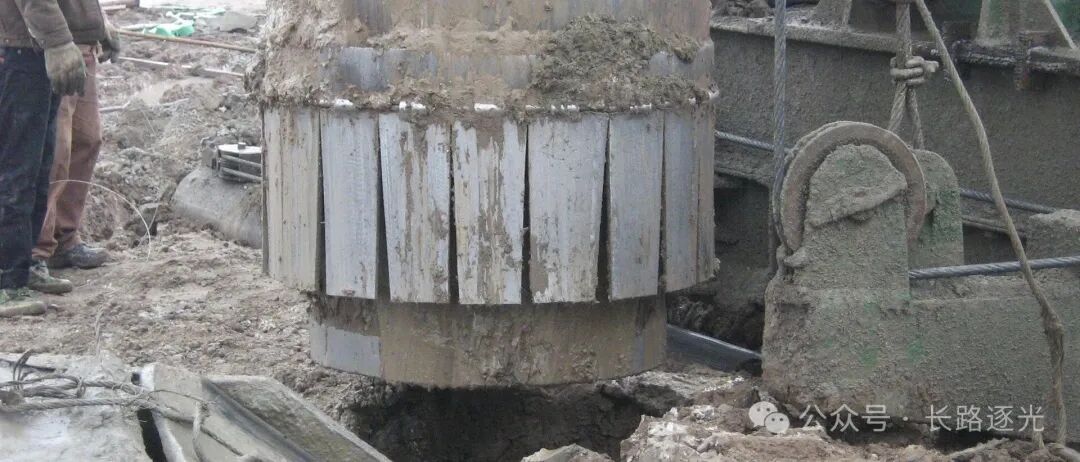

大直径管桩机近景作业
来源：高校科技创新资源网 cx.resource.edu.cn · 现浇混凝土大直径管桩及复合地基技术

04选型：不是所有软土都适合刚性桩

───────◆───────

刚性桩复合地基适用于深厚软土地基上荷载较大、变形要求较严的桥涵构造物与路堤过渡段、路堤拓宽路段和高填方路堤。但有几条边界必须先划清。

腐蚀性是一票否决项。当地基土和地下水对混凝土有中、强腐蚀性时不宜采用。刚性桩全靠桩身强度工作，桩身一旦被腐蚀，后果远较柔性桩严重。

地层适配比桩型选择更要紧。某深厚淤泥场地的 CFG 桩试桩极具警示性：三轮共 22 根试桩中，Ⅲ 类与 Ⅳ 类桩合计 16 根，占 72.7%，充盈系数达 1.5，窜孔与沉桩现象频发。根本原因在于淤泥强度低、含水量高、具高流塑触变性——长螺旋钻进扰动孔壁使土体强度显著降低，拔管时孔壁向孔内收缩造成缩颈或断桩；随着灌注高度增加，下部软弱地层孔壁又在混合料压力下扩张变形，产生窜孔。最终该场地 CFG 桩全部改为预应力管桩。高流塑、强触变的淤泥不是长螺旋 CFG 的用武之地，预制桩反而更稳当。

管桩的另一面是挤土效应。它属挤土桩，在饱和软土中沉桩会使土体产生水平位移与垂直隆起、超静孔隙水压力升高，造成已沉桩偏位、上浮甚至折断。可采取的控制手段包括：对桩距较密区域采用预钻孔沉桩，孔径比桩径小 50~100 mm，深度为桩长的 1/3~1/2，随钻随打；沉桩速率控制在 1 m/min 左右，并控制每日沉桩量，给土体应力释放留出时间；打桩顺序宜先长后短、先高后低，桩群由中间向四周或从中心向外施打，桩数多于 30 根时从中心向外；设置袋装砂井或塑料排水板消散超孔隙水压力，必要时开挖宽深各 1.5~2.0 m 的防挤沟；沉桩结束后及时复测桩顶标高，对上浮桩进行复压。既有建（构）筑物附近 9 倍桩径范围内，不宜采用管桩加固。

欠固结软土要先排水。软土层未完成自重固结或桩帽以下填土厚度较大时，宜先进行固结排水处理或在桩间土设置竖向排水体。否则负摩阻力会长期拖累桩的承载力：当桩周土层压缩下沉量大于桩的竖向位移时即需计入负摩阻力，按有效应力法估算时，饱和软土负摩阻力系数取 0.35~0.50，黏性土、粉土取 0.20~0.35，中性点深度按桩周土层沉降与桩沉降相等的条件确定，持力层为基岩时中性点深度比取 1.0；计算值不应大于单桩所分配的桩周下沉土重。桩身涂沥青层可降低甚至消除这部分下拉荷载。

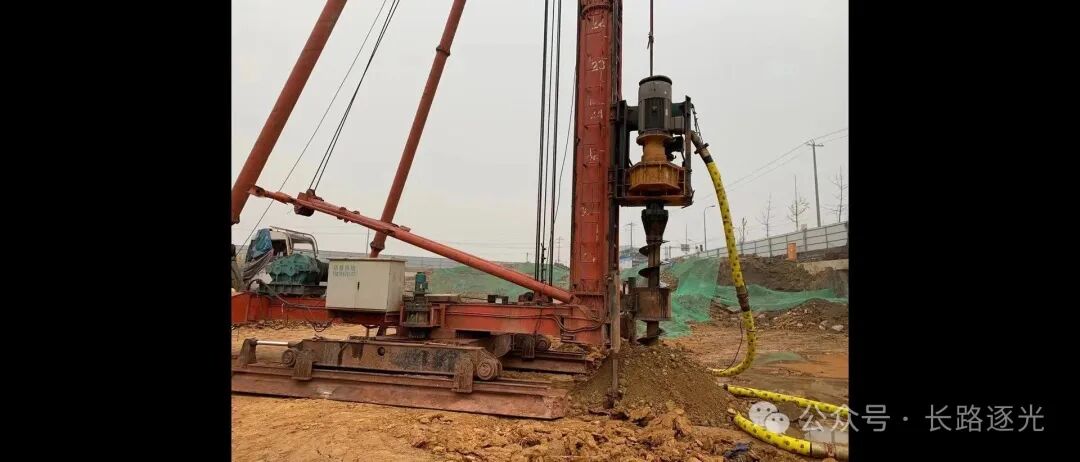

CFG长螺旋钻机近景施工
来源：四川土星建筑工程有限公司 tuxing99.com · 成都成华区五冶CFG桩进场

05施工与验收的红线

───────◆───────

CFG 桩长螺旋成桩，第一条是必须先泵送混合料再提钻，严禁先提后泵。提钻速度宜控制在 1.8~2.5 m/min，并保证钻头在混合料中的埋深始终不小于 1 m，做到带压提钻；混合料坍落度宜 160~220 mm；灌注量应超过设计桩顶标高不少于 0.5 m；桩位偏差不大于 0.4 倍桩径；邻桩间距小于 5 倍桩径时必须隔桩跳打。每次开钻前后还应检查钻头两侧钻门是否卡死——钻门打不开，孔内就没有混凝土，这是长螺旋最常见也最致命的成桩事故。

管桩的关键在于桩端与接头。宜采用预制闭口桩尖，桩尖混凝土等级不宜小于 C30；桩端进入持力层的深度，对黏性土、粉土不宜小于 2 倍桩径且不宜小于 2.0 m，砂性土不宜小于 1.5 倍桩径且不宜小于 1.5 m，碎石类土不宜小于 1 倍桩径且不宜小于 1.0 m；焊接接桩时端板须清理干净、焊缝连续饱满，焊后冷却不少于 8 min 再继续施打；桩端平面倾斜超过 2° 应截桩修正或更换桩节；遇坚硬夹层可采用引孔。

检测环节，通常按低应变抽检 10%~20% 判定桩身完整性，静载试验抽检 0.5%~1% 并加载至 2 倍设计荷载，钻芯取样检测桩体强度与桩长，芯样抗压强度不低于设计值的 90%。缺陷处理遵循三分法：浅部断裂用接桩法，桩顶以下 1.5 m 以内可直接开挖，超过 1.5 m 应采用钢护筒护壁开挖，以免引起相邻桩断裂；中、深部断裂用补桩法；缩径、桩身强度不足、桩长不足、沉渣过厚等用补强法，如高压注浆。需要说明的是，Ⅲ、Ⅳ 类桩指桩身结构完整性不合格，其竖向承载力可能不满足也可能仍满足设计要求——能否保留，要看桩身承载力是否仍大于桩土阻力、且桩土阻力是否大于设计极限承载力，不能一概判废。

过渡段的处理最能检验设计功力，可采用渐变桩间距或渐变桩长分级过渡。浙江台州浃里陈大桥（路桥至泽国一级公路 K0+361~K0+433 段）采用 C15 低强度混凝土桩，桩径 377 mm、桩间距 1.8 m 正方形布置，桩长自桥台侧 18 m 渐变至道路侧 9.2 m，实测路基沉降减少约三分之二，且沿路堤长度方向分布均匀。

值得注意的是，变桩长与变桩距的力学含义并不相同：变桩长改变的是加固深度，直接压缩下卧层的沉降量；变桩距改变的是置换率，主要影响加固区本身的复合模量。当差异沉降主要源自下卧层压缩时，单纯在平面上加密或放疏桩距收效有限，应以桩长渐变为主、桩距渐变为辅。分级不宜过粗，通常不少于三级，每级之间桩长或置换率的变化应平缓衔接，防止在过渡段内部制造出新的刚度台阶——那等于把一处跳车，拆成了两处。

06结语

───────◆───────

刚性桩复合地基的技术判断，可以归结为三句话：先看地层给不给做，再定桩—帽—垫—筋的体系是否闭合，最后盯住施工过程是否守住了跳打、速率、上浮与完整性这几条线。

行业里最常见的偏颇，是把刚性桩当成加强版的搅拌桩——只换桩型，不调整垫层与桩帽，桩的强度没有被兑换成地基刚度，钱花了，沉降还在。也有把褥垫层一路加厚的，以为厚就等于稳，实则在做无用功。

复合地基之"复合"，从来不是桩与土的简单相加，而是靠垫层与桩帽完成的一次分配。分配做对了，桩与土各尽其用；分配做错了，再强的桩也不过是埋在软土里的一根孤杆。
