一、冷缝处理施工工艺：
1.处理原则：
止水帷幕冷缝处理设计有要求时按照设计要求施工，无设计要求时采用以下标准处理方式。
2.施工间隔24小时之内处理方法：
|
序号
|
处理步骤
|
具体做法
|
技术要求
|
|
1
|
冷缝识别
|
确定先施工桩与后施工桩的冷缝位置
|
标记冷缝位置和长度
|
|
2
|
补桩设计
|
在冷缝外侧或内侧增加补强桩
|
补强桩与原桩搭接≥200mm
|
|
3
|
桩位放线
|
测放补强桩桩位
|
桩位偏差≤50mm
|
|
4
|
桩机就位
|
搅拌桩机或旋喷桩机就位对中
|
垂直度偏差≤1%
|
|
5
|
钻孔/搅拌
|
按设计深度进行钻孔或搅拌下沉
|
下沉速度0.5～1.0m/min
|
|
6
|
喷浆提升
|
边提升边喷浆搅拌
|
提升速度0.8～1.5m/min
|
|
7
|
重复搅拌
|
再次下沉搅拌和提升喷浆
|
确保桩体均匀连续
|
|
8
|
质量检查
|
检查桩位、桩径、搭接情况
|
搭接宽度符合设计要求
|
|
|

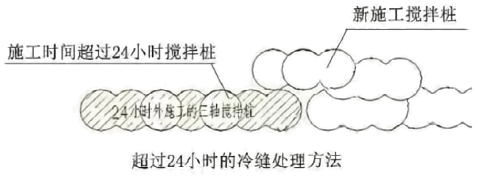

3.施工间隔超过24小时处理方法：
|
序号
|
处理步骤
|
具体做法
|
技术要求
|
|
1
|
冷缝评估
|
评估冷缝长度、深度和渗漏风险
|
形成冷缝评估记录
|
|
2
|
方案确定
|
采用高压旋喷桩或注浆进行补强
|
方案需经设计或监理确认
|
|
3
|
桩位布置
|
在冷缝处布置旋喷桩或注浆孔
|
孔距400～600mm，双排布置
|
|
4
|
钻孔施工
|
钻机钻孔至设计深度
|
孔径≥110mm，垂直度≤1%
|
|
5
|
高压旋喷/注浆
|
自下而上进行高压旋喷或压力注浆
|
注浆压力20～40MPa，提升速度5～15cm/min
|
|
6
|
桩体搭接
|
确保补强桩与原止水帷幕有效搭接
|
搭接宽度≥150mm
|
|
7
|
养护成型
|
水泥土或水泥浆养护凝固
|
养护时间不少于28天
|
|
8
|
效果检测
|
进行抽水试验或开挖后检查
|
无明显渗漏为合格
|
|
|
4.止水帷幕90°转角连接做法：
|
序号
|
处理项目
|
具体做法
|
技术要求
|
|
1
|
适用情况
|
双轴/三轴搅拌桩施工至90°转角位置时，由于搅拌桩施工顺序和现场施工条件限制，致使施工至转角处时机械无站位点，从而无法按图纸设计的90°转角方式施工
|
需业主单位确认后实施
|
|
2
|
补强方式
|
在止水帷幕阴阳角部位增加补强搅拌桩
|
每个阴阳角部位增加3-4组双轴搅拌桩
|
|
3
|
桩位布置
|
沿转角两侧对称布置补强桩
|
补强桩与原帷幕桩有效搭接
|
|
4
|
施工顺序
|
先施工转角处补强桩，再施工两侧帷幕桩
|
确保转角处形成封闭止水
|
|
5
|
质量控制
|
严格控制桩位、垂直度、搭接宽度
|
桩位偏差≤50mm，垂直度≤1%
|
|
6
|
验收确认
|
转角处理完成后进行专项验收
|
需监理、业主共同验收
|
二、施工控制要点：
1.桩位控制要点：
|
控制项目
|
控制要点
|
技术要求
|
|
放线精度
|
根据控制点测放桩位，使用全站仪放线
|
桩位偏差≤50mm
|
|
桩位标记
|
桩位用竹签或钢筋标记，清晰醒目
|
标记牢固，不易被破坏
|
|
复核制度
|
放线完成后进行复核，施工前再次核对
|
双人复核，换手测量
|
|
冷缝定位
|
准确识别冷缝位置，标记补强桩位
|
冷缝两端各延长1～2根桩范围
|
2.垂直度控制要点：
|
控制项目
|
控制要点
|
技术要求
|
|
桩机调平
|
桩机就位后调整水平，确保机架垂直
|
用水平尺或经纬仪检查
|
|
导向架
|
设置导向架，控制钻杆或搅拌轴垂直度
|
导向架垂直度≤0.5%
|
|
过程监控
|
施工过程中随时检查垂直度
|
发现偏差及时调整
|
|
偏差限值
|
桩身垂直度偏差
|
≤1%
|
3.水泥浆控制要点：
|
控制项目
|
控制要点
|
技术要求
|
|
水灰比
|
严格按设计水灰比配制水泥浆
|
水灰比0.8～1.5（根据设计）
|
|
水泥用量
|
每米水泥用量符合设计要求
|
搅拌桩150～250kg/m，旋喷桩200～400kg/m
|
|
搅拌时间
|
水泥浆充分搅拌均匀
|
搅拌时间不少于3分钟
|
|
浆液过滤
|
水泥浆经过滤后使用，防止堵塞管路
|
过滤网孔径≤2mm
|
|
随拌随用
|
水泥浆随拌随用，放置时间不超过规定
|
常温下不超过2小时
|
4.施工工艺控制要点：
|
控制项目
|
控制要点
|
技术要求
|
|
下沉速度
|
搅拌下沉或钻孔速度控制
|
0.5～1.0m/min
|
|
提升速度
|
喷浆提升速度控制
|
0.8～1.5m/min（搅拌桩），5～15cm/min（旋喷桩）
|
|
喷浆压力
|
注浆压力稳定，符合设计要求
|
搅拌桩0.2～0.5MPa，旋喷桩20～40MPa
|
|
搭接宽度
|
补强桩与原帷幕桩有效搭接
|
≥200mm（24小时内），≥150mm（超过24小时）
|
|
桩底处理
|
桩底部位重复搅拌或旋喷，确保质量
|
桩底1～2m范围复搅或复喷
|
5.转角施工控制要点：
|
控制项目
|
控制要点
|
技术要求
|
|
方案确认
|
转角补强方案需经业主单位确认
|
有书面确认文件
|
|
补强桩数量
|
每个阴阳角部位增加3-4组双轴搅拌桩
|
根据转角大小调整数量
|
|
封闭性
|
确保转角处止水帷幕完全封闭
|
无缺口、无冷缝
|
|
施工顺序
|
合理安排施工顺序，确保搭接质量
|
先转角后直线，或先直线后转角
|
|
质量检查
|
转角部位重点检查，必要时做渗漏检测
|
开挖后无渗漏
|
三、质量要求与验收标准：
1.主控项目：
|
序号
|
检查项目
|
质量要求
|
检验方法
|
|
1
|
水泥质量
|
符合设计及规范要求，有合格证及检验报告
|
检查产品合格证、检验报告
|
|
2
|
水泥用量
|
符合设计要求，每米水泥用量满足规定
|
检查施工记录，现场抽查
|
|
3
|
桩身完整性
|
桩身连续、完整，无断桩、缩径
|
开挖检查、钻芯取样
|
|
4
|
搭接宽度
|
补强桩与原帷幕桩有效搭接宽度符合要求
|
开挖检查、尺量
|
|
5
|
止水效果
|
止水帷幕无明显渗漏，基坑内干燥
|
抽水试验、开挖后观察
|
2.一般项目：
|
序号
|
检查项目
|
允许偏差
|
检验方法
|
|
1
|
桩位偏差
|
≤50mm
|
钢尺量测
|
|
2
|
桩身垂直度
|
≤1%
|
经纬仪检查、测斜仪
|
|
3
|
桩径偏差
|
≥设计值，不小于-50mm
|
开挖后尺量、钻芯
|
|
4
|
桩长偏差
|
+200mm，-50mm
|
测量钻杆长度、施工记录
|
|
5
|
水灰比偏差
|
±0.05
|
比重计测量
|
|
6
|
桩顶标高
|
±100mm
|
水准仪测量
|
四、工程实景：
