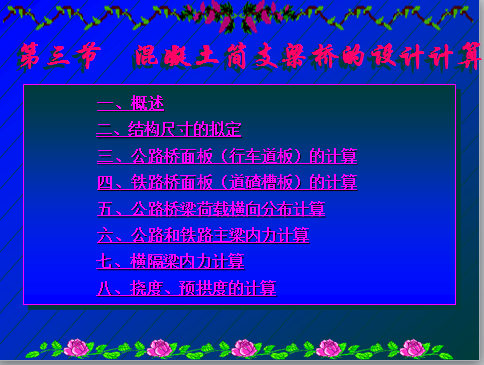

混凝土简支梁桥的设计计算教学课件

介绍：梁高的确定应通过多方面的比较，它取决于经济、梁重、建筑高度以及运输净空等因素，标准设计还要考虑梁的标准化。铁路普通高度钢筋混凝土梁设计中，梁高与跨度之比，约为1/6~1/9，而预应力混凝土梁的高跨比为1/10~1/11，跨度越大，比值越小。公路普通钢筋混凝土梁高跨比的经济范围约为1/11~1/16；预应力混凝土梁的高跨比为1/15~1/25，通常随跨度增大而取较小值。梁肋厚度取决于最大主拉应力和主筋布置要求。因支座处剪力比跨中大，故主拉应力决定梁肋厚度时，跨中区段可以减薄。梁肋变截面位置可由主拉应力小于容许应力值及斜筋布置要求加以确定。为了减轻构件重量，在满足受力要求的情况下，梁肋应尽量做的薄一些但需要保证梁肋屈曲稳定条件，也不能使混凝土发生捣固困难。
