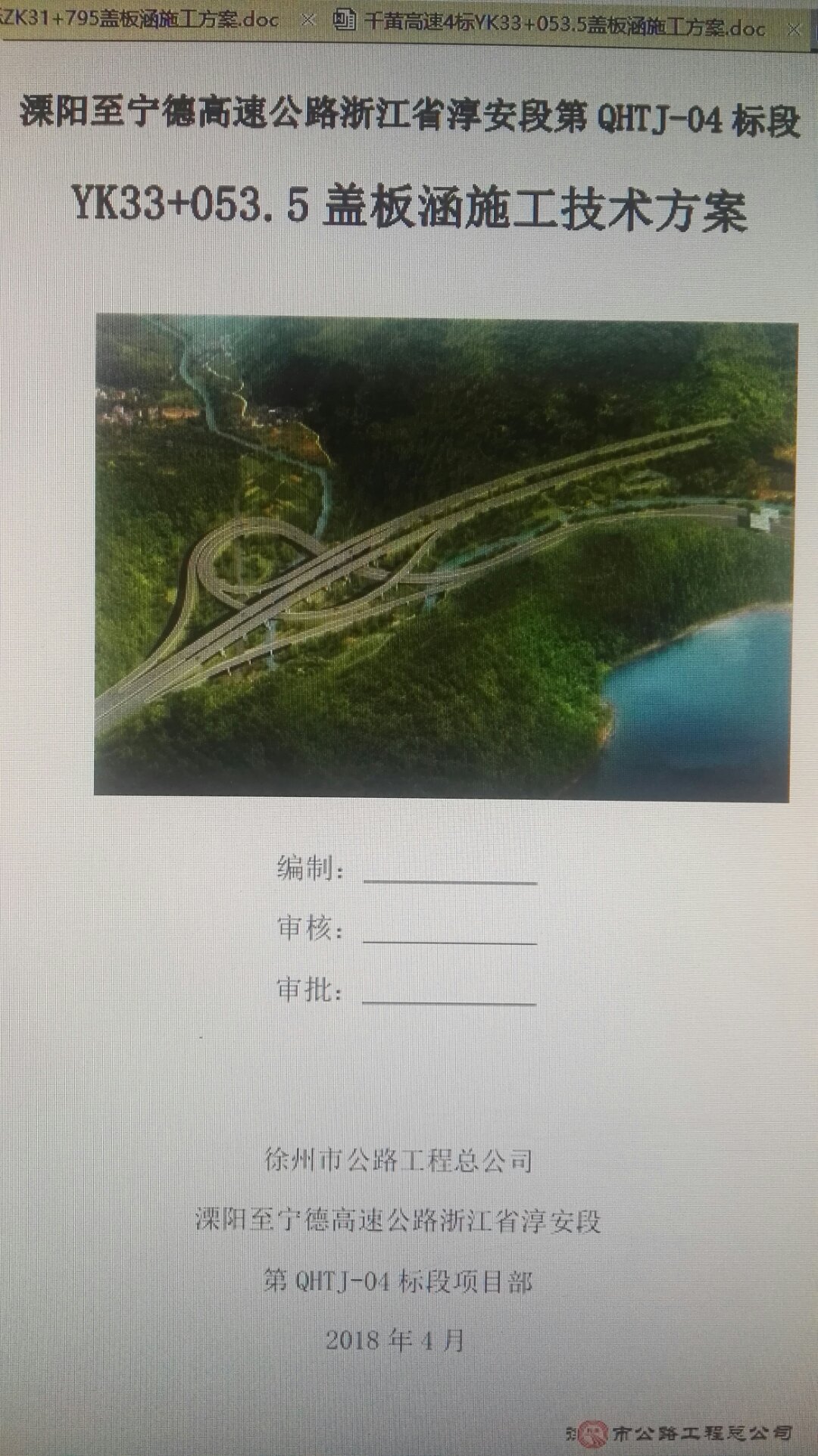

高速公路盖板涵施工技术方案

介绍： YK33+053.5盖板涵为钢筋混凝土结构，与路基中线法向线法向交角为0度，全长为100米，采用单孔1-5m×4m尺寸；工程结构形式为：盖板使用C30砼，涵身使用C25砼，帽石、一字墙基础、墙身为C25砼，涵台帽采用C20砼。锥坡回填采用砂砾石，锥坡基础为M7.5浆砌MU30片石，洞口护坡铺砌，锥坡截水墙都采用M7.5浆砌MU30片石进行处理。墙身及基础每4-6m设置一道上下贯通1-2cm宽沉降缝，中间填充沥青麻絮进行处理，防水层按照设计要求采用防腐沥青。基底要求处理后地基承载力不小于0.48MPa,本涵洞使用性质为排水兼人行通道，涵洞内净宽5m，净高4m；洞内人行通道净宽2.3m，排水盖板沟宽2.7m。人行通道面层为厚20cmC40砼，垫层为厚130cm碎石垫层；通道分隔柱及排水沟盖板支柱为C25砼，排水沟盖板为C30砼；沉降缝设置与涵洞沉降缝设置一致。
