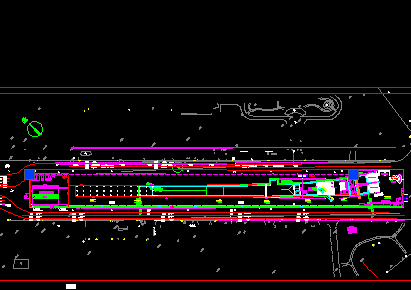

介绍： 设计概况 客运中心站～xx路站盾构区间位于xxx大道上，布置于道路中，东西走向本。次设计范围为客八区间盾构段，区间隧道盾构段左线起点里程为左YDDK22+879.012,终点里程为左YDDK23+571.025,盾构段左线长度为686.188(含短链5.825)米；区间隧道盾构段右线起点里程为右YDDK22+879.000 终点里程为YDDK23+571.025,盾构段右线长度为692.025米。盾构施工单位需对周边建(构)筑物、地下管线等进行重新调查，以确定建(构)筑物及管线等的基础形式、埋深及与隧道边沿的水平距离、与隧道顶的竖直距离等具体情况。 区间自明挖盾构分界里程先以27.600‰的下坡进入区间最低点，然后以5.477%(5.400%)的坡度上坡，线间距约为10.49～15.04m，至八华南路站。区间盾构隧道段苑围内现状地面标高83.20m～86.54m，区间隧道覆士厚度7.68～13.81m.区问设置1处联络通道兼泵房，1#联络通道兼泵房右线桩号为Y0DK23+116.600，左线柱号为左YDDK23+113.030。 盾构区间范围侧穿三座110KV高压线塔，刚性台阶式基础，基础截面为正方形，基础宽5.2m，基础埋深5.3m。对区间施工影响较大的周边环境主要为高压线塔。 地铁盾构区间盾构掘进施工方案(包括：盾构施工场地布置图、盾构区间地剖填充图……
