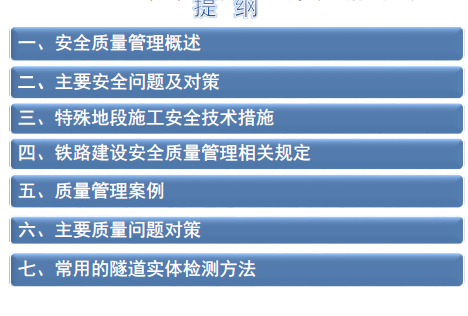

铁路隧道工程安全质量管理要点教学课件（PDF格式）

介绍：软弱围岩隧道台阶法开挖时，Ⅴ、Ⅵ级围岩上台阶每循环进尺不应大于1榀钢架间距，Ⅳ级围岩不应大于2榀钢架间距。Ⅳ、Ⅴ级围岩边墙每循环进尺不得大于2榀钢架间距。仰拱开挖前必须完成钢架锁脚锚杆(管)，每循环开挖进尺不得大于3m。隧道开挖后初期支护应及时施作并封闭成环，Ⅳ、Ⅴ、Ⅵ级围岩封闭位置距离掌子面不得大于35m，Ⅳ级围岩二次衬砌距离掌子面不得大于90m,Ⅴ、Ⅵ级围岩二次衬砌距离掌子面不得大于70m。隧道拱顶下沉和净空变化量测断面间距：Ⅳ级围岩不得大于10m、Ⅴ级围岩不得大于5m。当拱顶下沉，水平收敛速率达5mm/d或位移累计达100mm时，应暂停掘进，撤出人员，并及时分析原因，采取处理措施。
