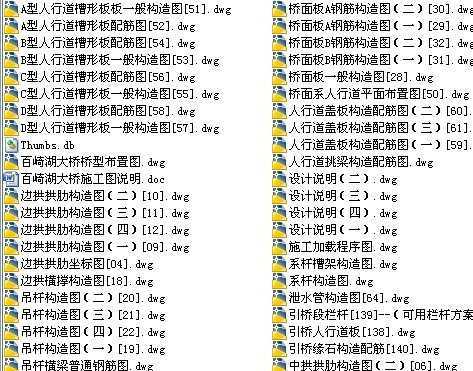

钢管砼系杆拱桥施工图

介绍：大桥起终桩号K0+666～K1+164，大桥位于直线内，两岸引桥上部构造均采用预应力砼连续箱梁，通过现浇连续接头及张拉负弯矩钢束形成连续体系，桥跨布设为一联5X30米双幅桥；主桥上部构造采用下承式钢管混凝土系杆拱，拱墩固接，桥跨布设为（51+80+51）米双幅桥；桥梁总长488米。主桥与引桥之间设有伸缩量D-160型伸缩缝，两桥台处设有伸缩量D-80型伸缩缝。主墩处拱内侧设有伸缩量D-40型伸缩缝。下部构造：引桥桥墩采用φ140钢筋砼三柱式墩身，φ150钢筋砼钻孔灌注桩基础；两岸桥台为肋式台，钻孔灌注桩基础。主桥桥墩采用薄壁门式框架墩，φ200钢筋砼钻孔灌注桩基础。
