3X16米预应力空心板高速公路桥梁施工图

  • 资料大小:4.17 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-05-11 01:59
  • 发布作者:hwh5652129
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

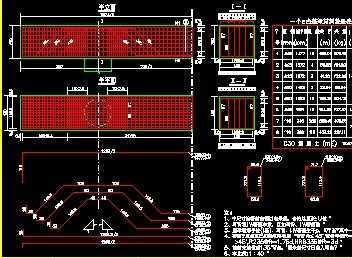

3X16米预应力空心板高速公路桥梁施工图
介绍: 高速公路双林互通连接线一期工程K2+974.50处,为新建桥梁,桥梁配跨3×16m,全长53.04m,桥轴线与河道正交,为先简支后桥面连续结构。 桥梁横向布置(双幅桥):0.50m(防撞护栏)+11.25(行车道)+0.75(波形护栏)+2×0.25+0.75m(波形护栏)+11.25m(行车道)+0.5m(防撞护栏) 汽车荷载等级:公路—Ⅰ级 抗震设计:地震动峰值加速度0.05g,墩、台盖梁设抗震挡块进行简易设防。 四、桥梁结构形式 梁上部结构:配跨为16m装配式大铰缝空心板梁,施工均采用常规的预制安装工艺。 桥梁下部结构:采用柱式墩台,钻孔灌注桩基础。桥头设搭板。 桥面铺装为10cm厚沥青砼桥面铺装+抛丸处理+桥面防水处理(预拌沥青下封层)+10cmC40混凝土铺装,桥面铺装钢筋采用Φ8冷轧带肋钢筋网,间距10cm。 行车道外侧采用Cm-PL3-R型防撞护栏,内侧采用Grb-sm-B型波形护栏。 全桥在桥台处设置共两道D60异型钢伸缩缝,桥墩处各设一道桥面连续。
点击进入下载 (需要 0 积分)
