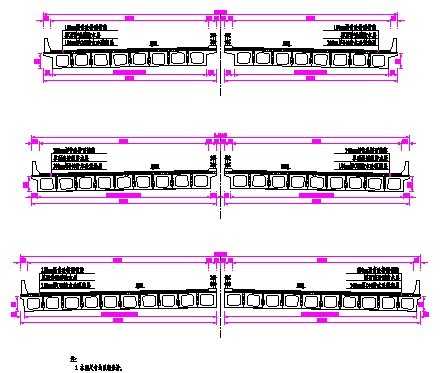

新版桥梁上部构造标准图部份CAD版

介绍：新版桥梁上部构造标准图部份CAD版：1、本通用图的结构体系为简支结构，按部分预应力A类构件设计。 2、设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数采用铰、刚接板法计算，并用梁格法进行检算。空心板顶板计算按单向板和悬臂板计算。并采用空间结构计算软件复核。 3、设计参数 1)混凝土：C50混凝土重力密度γ=26.0kN/ ，弹性模量为Ec=3.45× MPa；C40混凝土重力密度γ=25.0kN/ ，弹性模量为Ec=3.25× MPa。 2)沥青混凝土:重力密度γ=24.0kN / 。 3)预应力钢筋:弹性模量Ep=1.95×105 MPa，松驰率ρ=0.035，松驰系数ξ=0.3。预应力钢筋张拉台座长度按50m计，一端张拉，预应力钢筋与张拉台座间的加热养护温差取20℃。预应力钢筋张拉控制应力σcon=0.70 fpk =1302MPa。
