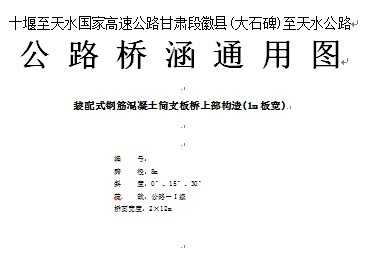

装配式钢筋混凝土简支板桥上部构造(1m板宽)

介绍：（一）本通用图以简支板桥为基本结构，采用桥面连续结构，连续长度按桥梁总体布局而定。（二）上部行车道板汽车荷载横向分配系数，跨中采用铰接板梁法理论计算，支点采用杠杆法计算。斜交板考虑角度对横向分配系数的影响。（三）对于同一跨径、斜度及相同汽车荷载等级，中板取不同桥面宽度中的最大横向分布系数值作为控制设计值，边板取不同桥面宽度引起的横向分布系数值作为控制设计值。（四）运营状态下板梁按预制板、铰缝和50mm厚现浇整体化混凝土层共同参与结构受力进行设计。（五）采用较宽而深的铰缝，铰缝内配置钢筋并与预制板的伸出钢筋绑扎在一起，在铰缝上缘将相邻板伸出的钢筋相焊接，以防铰缝开裂、渗水和板体外爬等弊病。（六）预制板板顶面应设置U型剪力钢筋，浇注时与顶板钢筋固定牢靠。（七）桥面铺装：分为二层，下层为100mm现浇C40混凝土，上层为100mm沥青混凝土。抵抗斜板负弯矩的角隅钢筋设置在现浇混凝土层内。
