高速公路大桥维修加固工程竣工图纸

  • 资料大小: 4.31 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-10-24 09:41
  • 发布作者:lynn0071017
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

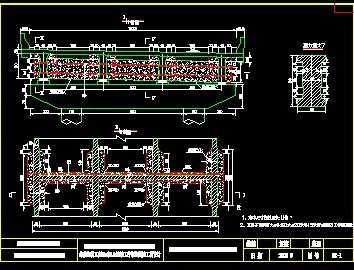

高速公路大桥维修加固工程竣工图纸
介绍: xx大桥为双向四车道分离式桥梁,全宽25.47米,单幅宽12.098米,共有76跨,梁体为多种梁体结构形式,桥台为薄壁式桥台,混凝土桥面铺装。xx大桥跨径组合如下:6×27.5米+26.311米+25.212米+26.433米+27.448米+29.567米+7×30.0米+16.0米+34.208米+2×45.0米+28.793米+6×30.0米+(65.0米+100.0米+65.0米)+12×30.0米+3×27.862米+2×25.0米+7×30.0米+28.846米+24.807米+2×19.534米+20.116米+3×27.5米+2×29.0米+30.0米+3×26.8米+5×30.0米+4.7米。下部钢筋砼空心墩,D150cm直径的钻孔桩基础;引桥钢筋砼柱式墩。其中,跨线部分为D180cm直径的钻孔桩基础;其余部分均为100cm×100cm矩形双柱墩,D150cm钻孔桩基础。xx大桥全长2352米,设计荷载为汽超-20级,挂车-120,设计时速为120 km/h。 xx大桥跨越北江支流东平水道,为双向四车道分离式桥梁,全宽27.7m,单幅宽11.128m,共有58跨,梁体为多种梁体结构形式,下部结构薄壁式桥台,混凝土桥面铺装。潭洲大桥跨径组合如下:24×20.0m +5×30.0m +(75.0m +125.0m +75.0m)+4×30.0m +22×20.0m。下部构造:主墩为空心墩,群桩基础(桩径D=180cm);引桥为D=120cm的钻孔桩,双柱式桥墩。上部构造:主桥为跨径组合(75m+125m+75m)的预应力砼连续箱梁。引桥为20m和30m的预应力砼T梁。全长1470.20m。 北江大桥位于xx高速公路K17+235.5~K18+610.5处,横跨北江,全长1375m,由主桥和引桥两部分组成。主桥:上部结构为40m+7×50m+40m一联的预应力砼连续箱梁,下部结构为双柱式墩及承台,基础采用钻孔灌注桩。引桥:上部结构为20m及15m工字型部分预应力砼连续梁,连续梁为6~7孔一联,下部结构双柱式墩,基础为钻孔灌注桩。全桥分左、右两幅,每幅11.128m。第1~28跨为20m工字梁部分预应力混凝土连续梁;第29跨为40m预应力混凝土连续箱梁;第30~36跨为50m预应力混凝土连续箱梁;第37跨为40m预应力混凝土连续箱梁;第38~53跨为20m工字梁部分预应力混凝土连续梁;第54~57跨为15m工字梁部分预应力混凝土连续梁。 xxx大桥全长1163.5m,宽24.2m,下部结构为双柱式墩或独柱墩,桩径为120cm、150cm、180cm三类,主桥跨径为5×35m,北岸引桥由3联6孔20m一联的连续工字梁、2联4孔20m一联的连续工字梁及183.5m的连续箱梁组成,南引桥由2联7孔一连联的连续工字梁组成,北岸跨公路段K10+908.5~K11+092.0段合计183.5m为31.5+35.0+50.5+35.0(30.0)+31.5(36.5)m(括号内为左幅尺寸,括号外为右幅尺寸)的连续预应力箱梁。每跨由8片预应力工字梁组成,先简支后连续,20m桥面板为现浇,桥面铺装为8cm的钢筋混凝土,新泽西防护栏。
点击进入下载 (需要 0 积分)
