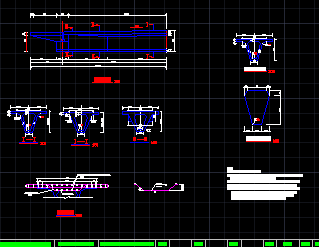

介绍： 主跨245米中承式钢管混凝土特大桥梁，拱轴线为二次抛物线，矢跨比1/5，拱肋为等高等宽的钢管混凝土桁构，上下弦杆断面为平放的哑铃形，圆管外径为800毫米。拱肋截面总高度为4.4米，总宽1.9米。全桥共设7道钢管空间桁式横向联结横撑，其中桥面以上有5道，桥面系以下设两道。拱顶横撑修改设计后采用X形格构撑（即增加两K形撑杆）。在桥面系与拱桁肋相交处设箱形钢梁，全桥共设两道。拱上立柱横梁和吊杆横梁为预应力混凝土结构，采用预制安装，共22.8米。横梁为宽翼缘形式，相邻横梁间现浇翼缘接头段后，形成整体桥面连续板。拱上立柱横梁和吊杆横梁的桥面板两端部均为简支结构，通过简支端伸缩缝释放整个连续桥道系结构的温度变化和收缩徐变位移。桥面板两端板厚及配筋随肋间横梁结构形式的变化而相应改变。
