公路桥梁通用图

  • 资料大小:17.94 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2016-06-06 17:17
  • 发布作者:娜娜米桑
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

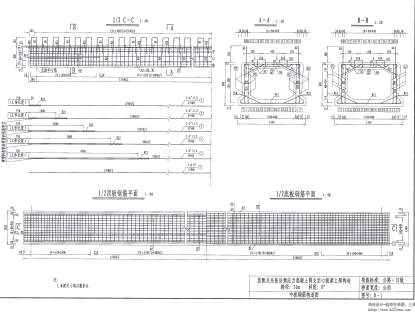

公路桥梁通用图
介绍: 1.处于曲线段上的桥,可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±200mm范围内,若板长变化超过此范围,需根据各桥具体情况进行计算调整。 2.本册图纸采用80型伸缩缝或160型伸缩缝。使用本通用图时,应根据桥位处气象条件,选择不超过160型伸缩缝所适用的一联桥跨长度。施工时应根据伸缩缝安装时的温度来确定其安装宽度。 3.本册图纸未预留伸缩缝槽口,具体设计时,按实际缝宽预留伸缩缝槽口。 4.本图设计荷载等级为公路一Ⅱ级,当有超限车辆通过时,应进行结构验算,并采取相应措施。 5.本通用图未对伸缩缝、支座、护栏、泄水管等进行设计,使用时另见其他图纸。 6.预制空心板有左、右斜之分,本通用图仅绘出~种斜交方向的情况,使用时请注意按桥梁实际斜交方向进行设计与施工。
点击进入下载 (需要 0 积分)
