106米人行吊桥施工图

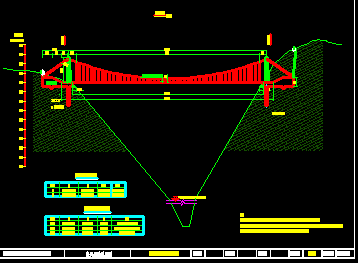

介绍：主缆线性采用抛物线。主跨L=106m，矢高f=10.6m，主缆曲线方程： y=4fx2/l2(坐标原点设在跨中主索对称中心线处)。主缆共两组，每组由3根40镀锌钢丝绳(6×19W+IWR钢丝绳芯)组成，两组中距2.8m。本桥桥面较窄，宽跨比小于1/35，在上下游布置两对抗风索，以确保大风时吊桥的稳定，并避免人过桥时发生晃动。抗风索单根为26镀锌钢丝绳(6×7+IWS钢丝绳芯)，在桥面以下全桥共布置2根，上下游各一根。由于本桥中风化层较深，主缆锚碇与桥台连为一体形成自重式重力锚结构，抗风缆锚碇也采用自重式重力锚结构。桥台下方设10m长抗滑方桩（1.2m×1.2m），锚碇下方沿横桥向设抗滑肋（1m×1m），两岸完全对称布置。 106米人行吊桥施工图包括平面布置图、桥型布置图、桥台及主缆锚碇构造图、抗风索锚碇构造图、桥台构造图、栏杆构造图等
