双塔单跨悬索桥桥梁全套施工图纸

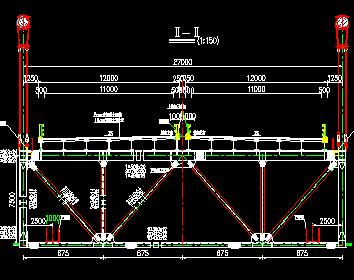

介绍：双塔单跨悬索桥桥梁全套施工图纸包括桥址地形图、全桥平面布置图、岸锚锭一般构造图、岸索塔一般构造图、缆索系统总体布置图、桥型总体布置图、钢桁加劲梁总体布置图、主缆一般构造图等，供各位参考！本桥桥型方案:双塔单跨(钢桁架加劲梁+混凝土桥面板)悬索桥，计算矢跨比为f/L=1/9.6，主桁跨径为1000.50m，索塔中心距1176m。主缆采用PPWS工法施工。x岸边跨主缆采用175股X127丝Φ5.25mm镀锌高强钢丝（单根）；主跨c岸边跨主缆采用169股X127丝Φ5.25mm镀锌高强钢丝（单根）。x岸采用重力式锚碇，c岸采用隧道式锚碇。
