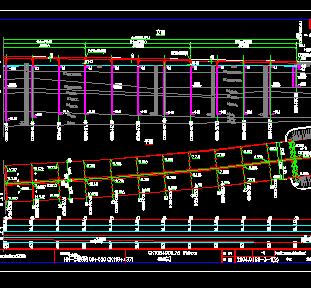

介绍： 88米下承式简支钢桁梁桥桥梁全套施工图纸包括波形梁护栏座一般构造图、波形梁护栏座钢筋构造图、D160型毛勒伸缩装置安装图、桥头搭板一般布置图、桥头搭板钢筋构造图、桥面排水构造图、U型桥台台后排水一般构造图板桥锚栓布置图、板桥圆板橡胶支座安装图、T形梁桥圆板橡胶支座安装图等，供各位参考！ 本设计图与上部构造跨径8m实心板、10～20m空心板以及跨径20m、25m、30m T梁相配套。本项目装配式结构桥梁采用圆板式橡胶支座，梁（板）底预埋钢板底面与梁（板）底平齐，并加设调平钢板。本套图纸提供了支座的一般型号，具体桥梁设计中应通过计算墩台处梁端的位移选定支座的高度。 跨径L=5m、6m以及单跨8m的实心板不设支座，板端下垫1cm厚油毛毡。 1、桥跨总长L≤20m时，桥台处设无缝伸缩缝装置。 2、本设计给出了D60、D80、D120、D160等四种型号毛勒伸缩装置的一般构造，分别适用于最大伸缩量6cm~16cm的情况。 3、预制板（梁）端或桥面现浇层必须按伸缩装置安装要求预留槽口，并设置好预埋构件；桥台背墙视具体情况分阶段浇筑，并准确设置预埋钢筋。 4、伸缩装置安装时，应按实际安装温度调整伸缩缝间隙，建议请厂家到现场指导安装。 5、为防止桥面水通过伸缩缝排至桥下，伸缩装置在护栏处设置翘头。 6、关于拼宽桥伸缩装置的设置。设计要求拼宽部分的伸缩装置与原桥伸缩装置类型、材料、型号及型钢断面尺寸一致，新老缝对正、对齐；伸缩装置的型钢必须焊成一体，焊接前要求对新老型钢打坡口，并留2mm的钝边，焊接完成后应将焊接面打磨光滑；橡胶条应更换成整体橡胶条。
