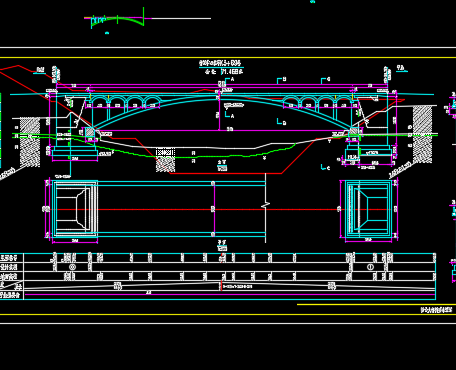

介绍： 2、桥涵设计荷载：汽车-20级，挂车-100，人群-3.0KN/M2 3、桥涵设计洪水频率：大桥1/100，涵洞1/50。 4、桥面宽度：桥面全宽12m 1.0m（人行道）+10.0m（行车道）+1.0m（人行道）。 5、桥面铺装：采用4厘米沥混凝土+20厘米水泥碎石稳定层。 6、桥面排水：桥面设2.0%的横向排水坡度。 7、抗震措施：本路段地震烈度小于六度，按照《公路工程抗震设计规范》（JTJ004-89）规定桥梁可以不设防。 本路段全长3.950Km，新建矮山大桥1座，主跨为1-55m等截面悬链线空腹式钢筋混凝土拱桥，桥梁全长71.368m。 本段新建涵洞10座，共计176.8延长米。除K2+171处为1-2.5m钢筋混凝土盖板涵外，其余均为钢筋混凝土圆管涵。 本桥主跨采用1-55m，矢跨比f/L=1/8的等截面悬链线空腹式钢筋混凝土拱桥，拱轴系数为2.24，主拱拱圈厚0.9米，宽10.5米；腹拱拱圈为等截面圆弧拱。采用主拱圈和腹拱拱圈平置（即拱脚起拱线在同一水平标高上）。主拱圈以拱顶填料厚度最小38厘米控制，腹拱拱圈以端腹拱拱顶填料厚度最小38厘米控制，桥面采用4厘米沥混凝土，下设20厘米水泥碎石稳定层。桥面在两端腹拱处设2道锌铁皮伸缩缝，侧墙、填料、桥面铺装在该处断开，内用沥青砂、沥青麻絮填塞。人行道采用钢筋混凝土悬臂挑梁人行道，栏杆及人行道板以2.0米为一个设计单元，采用预制安装。 钢筋砼板人行拱桥施工图纸包括桥址地形图、桥型布置图、拱圈坐标示意图、主拱圈钢筋构造图、上部构造图、桥面铺装构造图、0号桥台构造图、1号桥台构造图、桥台拱座构造图、桥面泄水管构造图、桥面构造及排水设施图、人行道横挑梁钢筋构造图、人行道及栏杆布置图
