某实腹拱桥人行景观桥施工图纸

  • 资料大小:2.4 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2018-01-09 11:52
  • 发布作者:老司机带你飙车
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
某实腹拱桥人行景观桥施工图纸

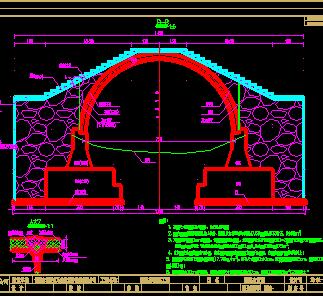

介绍: 某实腹拱桥人行景观桥施工图纸包括工程数量表、桥型布置图、基础坐标参数表、拱座及基础一般构造图、拱圈一般构造图、拱圈钢筋构造图、拱座钢筋构造图、基础钢筋构造图、栏杆布置图、拱圈坐标表、施工加载程序图等,供大家参考! 该人行桥为一联计算跨径7.5米,拱圈厚度30cm,计算矢高3.75m,矢跨比为1/2的两铰圆弧钢筋混凝土实腹拱桥。桥宽布置为0.3m(景观护栏)+5.4(人行道)+0.3m(景观护栏),全宽6.0m,桥面无横坡,纵向为16阶踏步。 3.1.2上部结构: 拱圈计算跨径7.5米,拱圈厚度30cm,计算矢高3.75m,拱圈采用C35混凝土,拱座采用C30混凝土,拱上填料及侧墙均采用M7.5砂浆砌MU30片石。 3.1.3下部结构: 基础为二阶扩大基础,采用C25混凝土。桥台两侧接河堤挡墙,挡墙图见公园道路专业设计。
点击进入下载 (需要 0 积分)
