铁路通道工程施工图纸

  • 资料大小:6.82 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2017-01-18 13:44
  • 发布作者:摇拽的菟丝花
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
铁路通道工程施工图纸

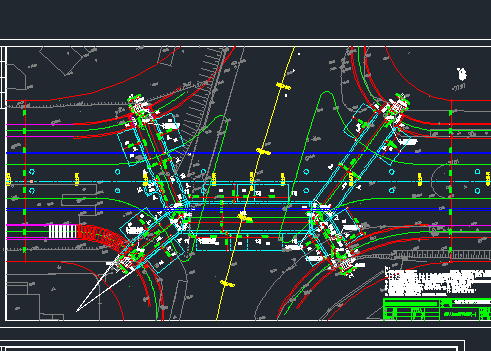

介绍: 铁路通道工程施工图纸包括穿路涵管、八字式圆涵构造图、钢筋砼圆管涵、地下人行通道结构布置图、顶管工作井施工图、钢筋混凝土圆管涵标准图、过河虹吸管结构图、三孔箱涵结构图等 本工程拟建1#~5#通道平面位置详见道路平面图;桩号系统与道路工程一致。1#通道桩号为HEK0+156;2#通道桩号为HAK0+295;3#通道桩号为HGK0+236;4#通道桩号为HKK0+148;5#通道桩号为HLK0+113。本工程要求与道路总体布置图、纵、横断面图配合使用。 本工程1#、2#及3#通道均采用现浇简支板桥结构,轻型桥台。4#、5#通道采用闭合框架结构,通道进、出口均采用M10水泥砂浆砌筑MU30块石挡土墙。1#、2#通道净宽为8m,通行净空不小于3.5m;3#通道净宽8m,通行净空不小于2.5m;4#、5#通道净宽为4m,通行净空不小于3.5m。1#、2#、3#通道桥面及搭板的结构标高均为路面设计标高-0.09m。1#、2#通道采用钢筋混凝土条形基础,通道基础落在3-2粘土层上,地基容许承载力 [σ。]=125KPa,地基承载力满足设计要求。 若开挖后实际情况与设计不符,应及时通知设计、勘察等相关部门,3#通道基础落在3-1亚粘土层上,地基承载力不满足设计要求。因此,3#通道基础桥台基础拟采用桩基础,每侧承台下布置三根φ1.2m的钻孔灌注摩擦桩,桩长为26m,桩的混凝土强度等级为C25,单桩轴向受压容许承载力2400KN,每根桩均用高应变动力法检测。承台、桥台、桥面板、搭板均采用立模现浇。
点击进入下载 (需要 0 积分)
