综合整治工程匝道及道路改造工程施工图纸

  • 资料大小:48.3 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2017-01-19 09:50
  • 发布作者:摇拽的菟丝花
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

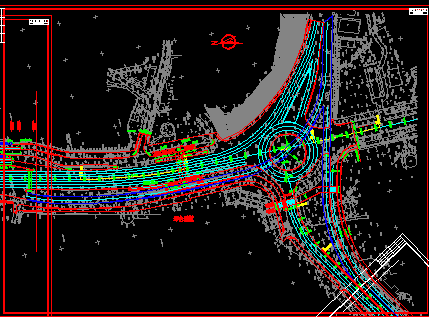

综合整治工程匝道及道路改造工程施工图纸
介绍: 综合整治工程匝道及道路改造工程施工图纸包括通道泵站定位图、通道内排水平面布置图、梯道排水沟及管道纵断面图、通道内给水布置图、通道泵站工艺布置图、三通、四通大样图、异径管大样图、室外水表井及安装图、柔性防水套管安装图等 通道桩号为K1+210,通道长40.9m,净宽8.0m,净高3.0m,通道内地面高程为21.0m,通道之上路面高程约为26.4m,通道之上有1.2m~1.5m的覆土供管线穿过。通道东西两侧各设三处进出口,通道西侧三处进出口分别为:⑴ 北边为宽4.0m的坡度为1:2人行梯道,供行人上下公交站台,⑵ 南边为宽4.0m的坡度为1:4的人行及非机动车梯道,供行人及非机动车上下鹦鹉大道西侧使用。⑶ 西边为专供残疾人上下使用的电梯;通道东侧三处进出口分别为:⑴ 北边为宽4.0m的坡度为1:4的人行及非机动车梯道,供行人及非机动车上下鹦鹉大道东侧使用。⑵ 南边为宽4.0m的坡度为1:2人行梯道,供行人上下龟山,⑶ 东边为专供残疾人上下使用的电梯;
点击进入下载 (需要 0 积分)
