关键词 平衡阀 水力失调 应用实例 节能效益
在集中供热或空调系统中,热水或冷水由水力管网输送到各个用户。对于一个按照设计要求理想运行的供热或空调系统,各个用户都能够获得设计水流量,满足用户室内温度的舒适性要求和系统运行的节能性要求,避免了用户投诉和能源浪费。这样的系统就是实现了水力平衡的系统,否则,就是水力不平衡或称水力失调的系统。
我国以往建成的各类建筑,在设计时大多没有考虑在集中供热和集中空调系统中设置水力平衡设备,因此比较普遍地存在水力失调现象,系统中总有室温过热或过冷的用户。近年来,随着房地产业的快速发展,各类建筑中的集中供热和集中空调面积越来越大,达到几十万平方米已不鲜见,水力失调现象变得尤为突出,这就迫使业主或物业管理单位不得不在系统上投入更多的设备和能源,以满足用户的要求。这种长期的不合理的运行,不仅不能解决供热或供冷品质不高的问题,还造成了大量的能源浪费。
在水力管网系统中,当某些环路存在剩余压头时(即某些环路的阻力过小时),这些环路的实际流量就将超过设计流量,这就必然造成其它环路的实际流量达不到设计流量。这种水力失调是管网系统的设计缺陷和施工缺陷造成的,称为静态失调。这种失调是先天性的,根本性的,如不采取措施予以纠正,其不良影响在系统中将自始至终存在。
对于建筑中大量的供热和空调系统水力失调问题,通过调研,测试和实际改造工作,我们发现,在房屋用户对供热和空调品质强烈投诉的背后,存在着极大的能源浪费。本文通过两个管网改造的实例,说明对水力失调系统进行改造,将会取得显著的节能效益。这在当前我国建筑节能呼声日益强烈、世界性的能源供应日趋紧张的形势面前,具有重要意义。
1 应用实例①
北京东兴住宅小区是上世纪90年代建设的综合住宅小区,以多层建筑为主。小区建成后,每年都有部分用户因室温未达到北京市最低供热标准,向小区供热所投诉,部分用户拒绝交纳供热费。小区供暖所也曾采取了加装水泵变频调速器、更换锅炉、锅炉运行量化管理等多种手段,试图改善供热质量,但都没有明显效果。实行物业管理后,超额的运行费用也使供热单位不堪重负。经我们现场调研、测试后,认为该小区供热系统属于典型的管网水力失调系统,应从解决系统的水力失调问题入手,改善系统的运行状况。
1.1 改造前系统状况
1.1.1 供热面积:42.5m2。
1.1.2 设备参数:
2.2 系统运行状况分析

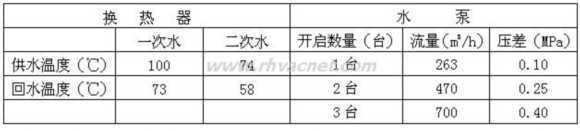

2.2.1 卡尔公寓总供热面积为18万m2,按北京地区基本热指标估算,循环水量在400 m3/h左右时即能满足供热要求。通过对水泵运转的实测,结果表明,开2台水泵时流量为470 m3/h,已经达到所需流量。而现在实际运行3台水泵,流量已达700 m3/h,超出所需流量230 m3/h,超出近75%,还仍然有大量住户投诉暖气不热。
