暖通专业给建筑专业反提条件常用数据

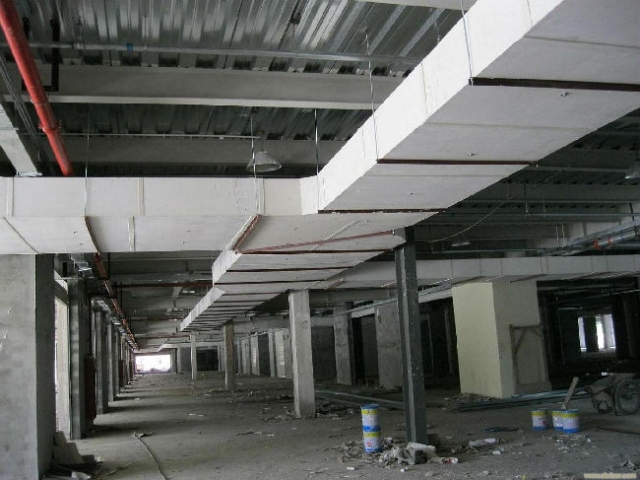

一、地下车库(按照防火分区面积4000m2计算)(天华设计院极小值为3*5m2)


1.设置原则:两个排风机房;一个送风机房。

2.排风及送风机房面积:排风机房4*5m2(两个);送风机房5*6m2。

3.排风及送风竖井面积:排风竖井2m2(两个);送风竖井3m2。

4.排风及送风百叶面积:排风防雨百叶5m2(两个);送风防雨百叶8m2。

二、地下车库(按照防火分区面积4000m2计算)

1.设置原则:一个排风机房;一个送风机房。

2.排风及送风机房面积:排风机房5*7m2;送风机房5*6m2。

3.排风及送风竖井面积:排风竖井4m2;送风竖井3m2。

4.排风及送风百叶面积:排风防雨百叶10m2;送风防雨百叶8m2。

三、地下需要设计空调房间(按照防火分区面积1000m2计算)

1.设置原则:一个排风兼排烟机房,一个新风兼补风机房。

2.机房面积:

1)排风兼排烟机房:排风、排烟风机水平布置30m2,排风、排烟风机垂直布置20m2。净宽不低于3.6m

2)新风兼补风机房25m2,净宽不低于3.6m。

3.排风及送风竖井面积:排风竖井0.7~0.8m2;送风竖井0.6m2。

四、地下仅设计通风及防排烟房间(按照防火分区面积1000m2计算)

1.设置原则:一个排风兼排烟机房,一个送风兼补风机房。

2.机房面积:

1)排风兼排烟机房:排风、排烟风机水平布置30m2,排风、排烟风机垂直布置20m2。净宽不低于3.6m

2)送风兼补风机房25m2,净宽不低于3.6m。

3.排风及送风竖井面积:排风竖井0.4~0.5m2;送风竖井0.4m2。

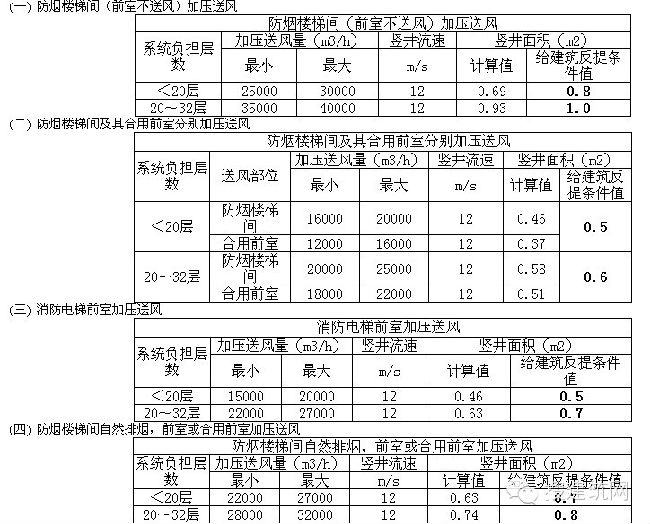

五、机械防烟

注意:

1)以下表格风量按照开启2.00m×1.60m的双扇门确定。当采用单扇门时,其风量可乘以0.75系数计算;当有两个或两个以上出入口时,其风量应乘以1.5~1.75系数计算。开启门时,通过门的风速不易小于0.7m/s。

2)如果防烟楼梯间为剪刀楼梯间,则防烟楼梯间的加压送风量应乘以2.0系数。

六、全空气空调系统

(一)带热回收装置组合式空气处理机组。

1.服务区域面积:800~1200m2,按照1000m2计算。

2.空调机房面积:48~60m2(8~10m长×6m宽)。

3.排烟机房面积:12m2(4m长×3m宽)

4.净宽最小值为:2.5m(机组宽度)+0.7m(距墙距离)+2.5m(机组宽度的1.0倍)=5.7m。

5.新风竖井面积:1.0m2;排风竖井面积:1.0m2。

6.18000m3/h的机组尺寸:4000(长)×1900(宽)×2500(高)。

7.22000m3/h的机组尺寸:4300(长)×2100(宽)×2800(高)。

8.26000m3/h的机组尺寸:4300(长)×2300(宽)×2800(高)。

9.33000m3/h的机组尺寸:4650(长)×2500(宽)×3300(高)。

(二)常规组合式空气处理机组。

1.服务区域面积:800~1200m2,按照1000m2计算。

2.空调机房面积:48m2(8m长×6m宽)。

3.排风及排烟机房面积:24m2(6m长×4m宽);两个排风机房垂直安装,一个排烟风机水平安装。

4.净宽最小值为:2.5m(机组宽度)+0.7m(距墙距离)+2.5m(机组宽度的1.0倍)=5.7m。

5.新风竖井面积:1.0m2;排风竖井面积:1.0m2。

七、新风空调系统

(一)吊顶或落地式新风处理机组

1.吊顶式新风处理机组(≤4000m3/h)。

建议给建筑专业反提条件:机房最小面积为6000×4000。

2.落地式新风处理机组(≥5000m3/h)

1)机房最小长度一般为:600+机组长度L+1400;

2)机房最小宽度一般为:1200+机组宽度W+1800;

3)建议给建筑专业反提条件:

对于机组风量在10000m3/h,L=1700,W=1000;机房最小面积一般为3700×4000,本人建议为4000×4200。

(二)带热回收新风处理机组

1.吊顶式新风热回收处理机组(<4000m3/h)。

建议给建筑专业反提条件:机房最小面积为6000×4000。

2.落地式新风热回收处理机组(≥4000m3/h)

1)机房最小长度一般为:300+机组长度L+1200;

2)机房最小宽度一般为:300+机组宽度W+1200;

3)建议给建筑专业反提条件:

a)对于机组风量在4000~7500m3/h之间,L=1500~1700,W=800~1200;机房最小面积一般为3200×2700,本人建议为4000×3000;

b)对于机组风量在10000~20000m3/h之间,L=2200~2500,W=1200~1500;机房最小面积一般为4000×3000,本人建议为4200×3200。

八、厨房通风及排油烟系统:(排油烟风速8~10米/秒)

九、主要管井面积

(一)住宅建筑

1.高层住宅(大于等于18层,分高、低区)(采暖:600*1500)

1)水暖井:

两户:600×1850;800×1500;1100×1300;

三户:600×2150;800×1800;1100×1600;

四户:600×2450;800×2100;1100×1900;

2)电井:对于2~6户,2000×600或者1500×800;

2.小高层住宅(小于18层,不分高、低区)(采暖:600*1350)

1)水暖井:

两户:600×1650;800×1300;1100×1100;

三户:600×1950;800×1600;1100×1400;

四户:600×2250;800×1900;1100×1700;

2)电井:对于2~6户,2000×600或者1500×800;当电表箱设置于地下层时,对于2~6户,可以为1000×600。

3.多层住宅(不分高、低区)(采暖:600*1350)

1)水暖井:

两户:600×1650;800×1300;1100×1100;

三户:600×1950;800×1600;1100×1400;

四户:600×2250;800×1900;1100×1700;

2)电井:不设置,全部穿管。

(二)公共建筑

1.酒店建筑

1)强电井:5m2;

2)弱电井:6m2;

2.办公建筑

1)强电井:3m2;

2)弱电井:5m2;

十、主要大型设备机房面积及高度

1.制冷机房(含换热间):

1)建筑面积的0.5%~1.0%,通常取0.8%。

2)梁下净高度:对于离心式制冷机、大中型螺杆机4.5~5m

对于活塞式制冷机、小型螺杆机3~4.5m

对于吸收式制冷机4.5~5m

3)楼板吊装孔:(A+0.8)×(B+0.8)

2.换热站:

1)约占公共建筑总建筑面积的0.3%~0.5%,。

2)梁下净高度:2009版技术措施要求净空高度一般不宜小于3m。本人建议:小型换热站3.6~3.9m;大型换热站3.9~4.5m。

3.锅炉房:

1)按照建筑面积的比例计算

2)按照锅炉房容量及台数计算

3)梁下净高度

锅炉间:≥6T/h以上锅炉一般在6.0m以上;2~6T/h锅炉一般在5m以上。

锅炉辅助间:一般在3.5m以上。

十一、烟囱及主要送、排风口距离

1.机械通风系统的室外进风、排风口设置要求(2009技术措施)

1)进、排风口的底部距室外地坪不宜小于2m,当进风口设在绿化带时,不宜小于1m。

2)事故排风的排风口与机械进风系统的进风口的水平距离不应小于20m。当进、排风口的水平距离不足20m时,排风口必须高出进风口,并不得小于6m。

3)排风管道的排出口高空排放时,宜高出屋脊,排出口的上端高出屋脊的高度一般不得小于下列规定:

a)当排出无毒、无污染气体时,宜高出屋面0.5m。

b)当排出最高允许浓度小于5mg/m3有毒气体时,应高出屋面3.0m。

c)当排出最高允许浓度大于5mg/m3有毒气体时,应高出屋面5.0m。

2.机械通风系统的室外进风、排风口设置要求(2003技术措施)

1)当进、排风口在同侧时,排风口宜高于进风口6m。

2)进、排风口在同侧同一高度时,水平距离不宜小于10m。

3.机械加压送风防烟系统和排烟补风系统的室外进风口要求(2006版《建筑设计防火规范》):

1)室外进风口宜布置在室外排烟口的下方,且高差不宜小于3.0m。

2)当水平布置时,水平距离不宜小于10.0m。

4.燃气、燃油锅炉烟囱:

应按照批准的环境影响报告书要求确定,但不得低于8米,并应满足地方标准的要求。烟囱高度不宜设置过高,以免烟囱抽力过大,使锅炉能耗增加(且不安全)。(注:烟囱高度不够,抽力不够,会导致排烟不出!一般排烟温度180°C,烟囱抽力3.91Pa/m)
