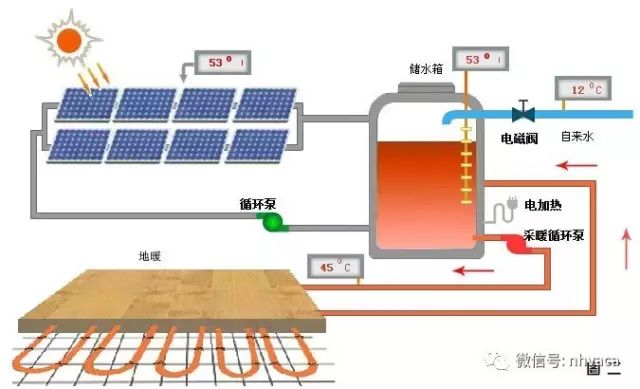

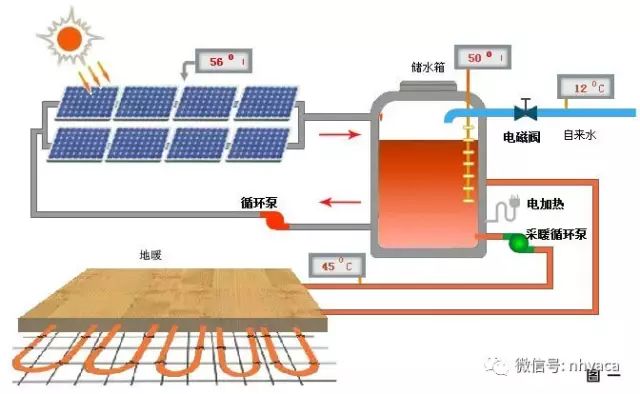

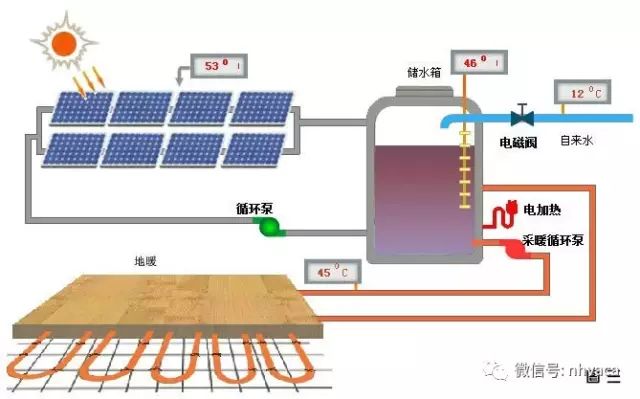

太阳能热水系统是将太阳能转换成热能以加热水的装置。通常包括太阳能集热器、贮水箱、泵、连接管道、支架、控制系统和必要时配合使用的辅助能源。太阳热水系统主要由太阳集热系统和热水供应系统构成，主要包括太阳集热器、储热水箱、循环管道、支架、控制系统、热交换器和水泵等设备和附件。太阳集热系统是太阳热水系统特有的组成部分，是太阳能是否得到合理利用的关键。太阳能采暖系统主要由真空管集热器、储热保温水箱、地板采暖系统以及控制系统等组成，可分为以下三个部分了解整体系统的运行：1、太阳能照射真空管，真空管集热器把水加热，通过循环系统将热水储存在保温水箱中。如下图所示：集热器可以将水加热到50度，此时红色箭头所示为加热水循环，水温可达到系统要求，所以电加热是关闭的状态；2、水温达到系统要求，通过换热器将热量换到地暖盘管中，再由地面均匀地向室内敷设热量，地板采暖系统如箭头所示进行系统循环；3、当太阳能集热达不到地暖系统所需温度，开启电加热保证水温，如图所示，电加热为红色开启状态。太阳热水器系统设计、安装及工程验收技术规范GB/T18713-2002太阳热水系统性能评定规范 GB/T20095-2006民用建筑太阳能热水系统应用技术规范 GB/T50364-2005不同于一般安装在室内的电热水器、燃气热水器，太阳能热水器都是安装在室外，因此，还需要考虑室外环境情况，主要是以下几点：（1）固定：防风固定一定要做好，一般安装都采用钢丝绳牵住太阳能支架，固定到周围比较坚固结实的地方，这样经济节约；另一种方法是预埋按章底座，将太阳能固定在底座上，相比钢丝绳，虽然造价会高一些，但是使用更加安全放心。（2）防雷：太阳能热水器多安装在楼顶，属于建筑物最高的地方，最好是在距离热水器50公分的地方安装上避雷设施，并且与建筑物避雷系统的地下引线相连接，起到避雷的作用。（3）保温：一般情况下，室外管道越短越好，并且做好保温、固定工作，包好保温料，保证冬季寒冷条件下管道不致冻裂；固定好管道，则可以防止大风等恶劣天气下，不致摇摆。
