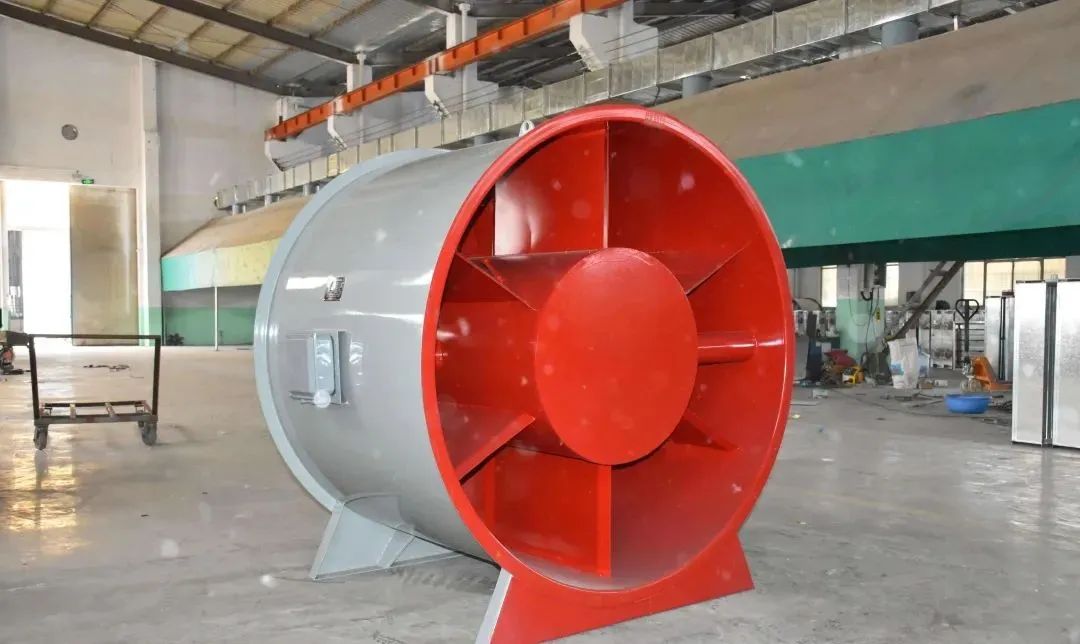

风机与风管如何对接?有什么要求?

通风系统和空调风系统中,风机进、出风口接管与配件的安装对系统运行效率有很大的影响,当风机和风管系统连接不正常时,风机的性能会急剧下降。一般来说,正确的连接应该使风机的进风和出风尽可能保持均匀而不会出现风向或风速的剧烈变化。通常风机的安装空间是有限的,有时不得不采用不尽合理的连接,但我们设计师自己是必须明确由此增加的压力损失。

施工图审图时发现,许多工程中风机进、出风口和风管系统的连接十分随意,现就风机与风管的连接作些提示,以引起设计师同志的重视。
1、风机的出口条件
如图3-6所示,在风机出口-一定长度的风管前,出口气流速度分布是不均匀的,这个长度称为有效风管长度。为了最大限度地利用风机提供的能量,出口风管应该达到有效风管长度,出口风管的尺寸最好与风机的出口尺寸相同,或出口风管面积在风机出口面积的85%~110%的范围内,则系统的流动特性都比较好;收缩过渡部件的斜度不应大于15°,扩张过渡部件的斜度不应大于7°。

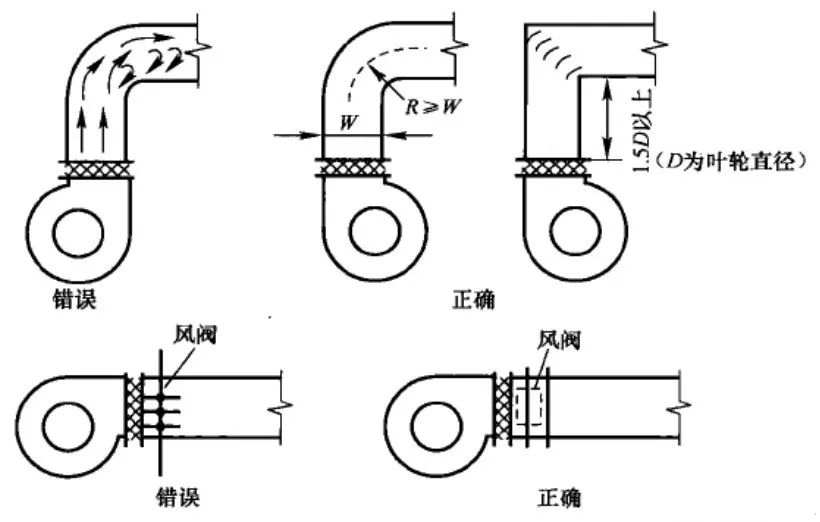

实际工程中很难达到有效风管长度,为了减少风管中涡流产生的局部阻力损失,设计时应注意离心风机出口弯头方向与风机旋转方向一致;矩形风管采取内外同心弧形弯头时,弯头的曲率半径宜大于或等于风机出口扩大后主风管平面边长的1.5倍。当平面边长大于500mm,且曲率半径小于平面边长的1.5倍时,应设置弯头导流叶片,如图3-7所示。
2、风机的进口条件
风机进口气流产生偏斜和涡流是造成风量减少和压力损失的重要原因。如果非要在风机的进口安装弯头,建议在风机与弯头之间采用一段直管,而且应采用大弯曲半径的弯头,如图3-8所示。风机进口风管的错误连接和正确做法如图3-9所示。
