17张换热器工作原理图,你见过几张?

一、概述

换热器(heat exchanger),是将热流体的部分热量传递给冷流体的设备,又称热交换器。换热器在化工、石油、动力、食品及其它许多工业生产中占有重要地位,其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等,应用广泛。

二、分类

适用于不同介质、不同工况、不同温度、不同压力的换热器,结构型式也不同,换热器的具体分类如下:

1、按传热原理分类

间壁式换热器

间壁式换热器是温度不同的两种流体在被壁面分开的空间里流动,通过壁面的导热和流体在壁表面对流,两种流体之间进行换热。间壁式换热器有管壳式、套管式和其他型式的换热器。间壁式换热器是目前应用最为广泛的换热器。

蓄热式换热器

蓄热式换热器通过固体物质构成的蓄热体,把热量从高温流体传递给低温流体,热介质先通过加热固体物质达到一定温度后,冷介质再通过固体物质被加热,使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。

流体连接间接式换热器

流体连接间接式换热器,是把两个表面式换热器由在其中循环的热载体连接起来的换热器,热载体在高温流体换热器和低温流体之间循环,在高温流体接受热量,在低温流体换热器把热量释放给低温流体。

直接接触式换热器

又被称为混合式换热器,这种换热器是两种流体直接接触,彼此混合进行换热的设备,例如,冷水塔、气体冷凝器等。

复式换热器

兼有汽水面式间接换热及水水直接混流换热两种换热方式的设备。同汽水面式间接换热相比,具有更高的换热效率;同汽水直接混合换热相比具有较高的稳定性及较低的机组噪音。

2、按用途分类

加热器

加热器是把流体加热到必要的温度,但加热流体没有发生相的变化。

预热器

预热器预先加热流体,为工序操作提供标准的工艺参数。

过热器

过热器用于把流体(工艺气或蒸汽)加热到过热状态。

蒸发器

蒸发器用于加热流体,达到沸点以上温度,使其流体蒸发,一般有相的变化。

3、按结构分类

可分为:浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

三、各式工作原理图

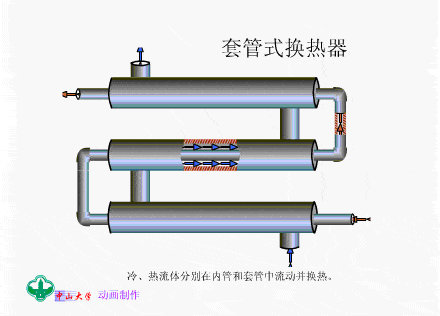

▲套管式换热器

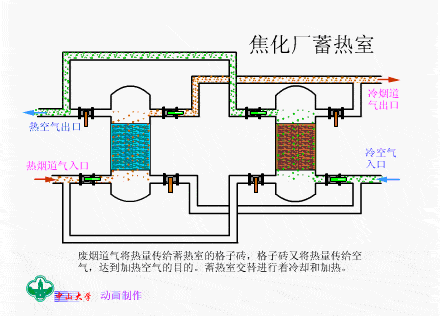

▲焦化厂蓄热室

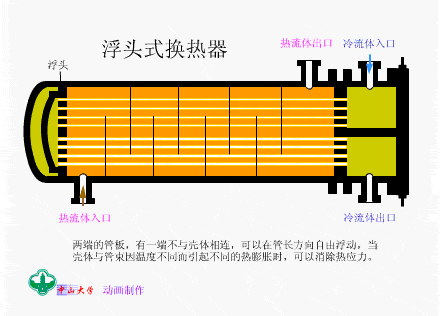

▲浮头式换热器

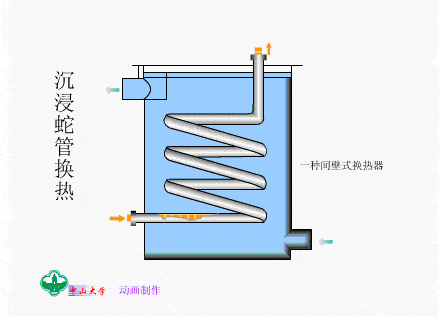

▲沉浸蛇管换热

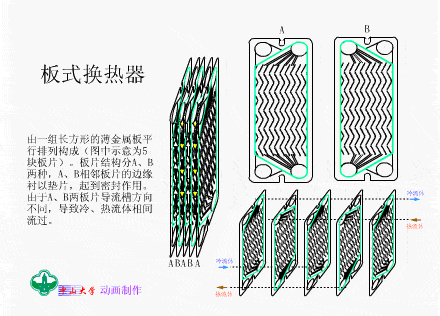

▲板式换热器

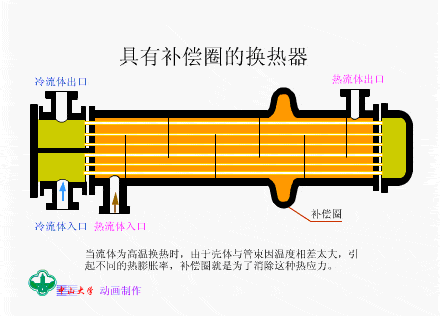

▲具有补偿圈的换热器

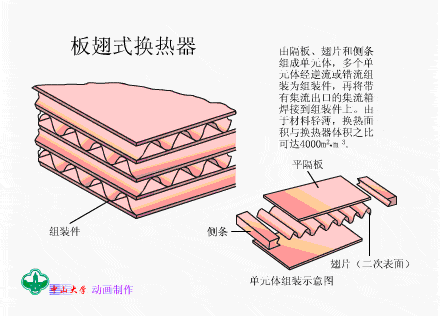

▲板翅式换热器

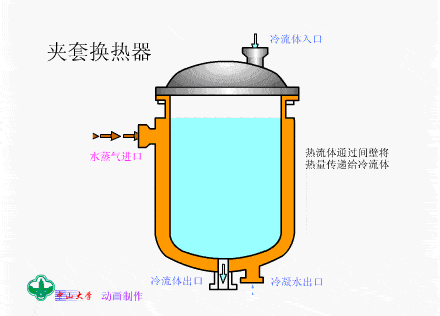

▲夹套换热器

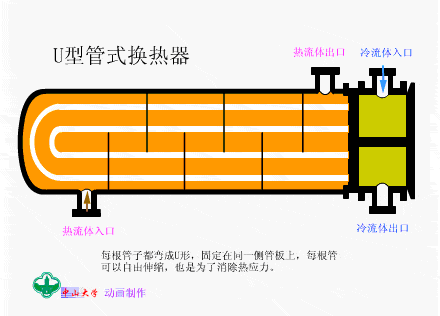

▲U型管式换热器

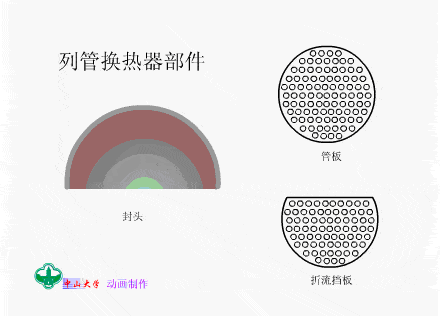

▲列管换热器部件

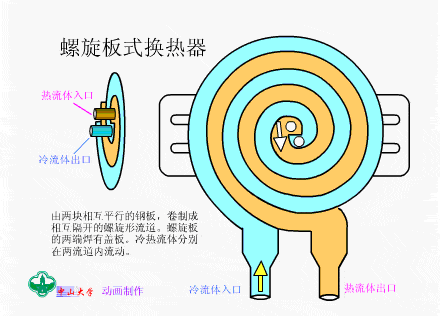

▲螺旋板式换热器

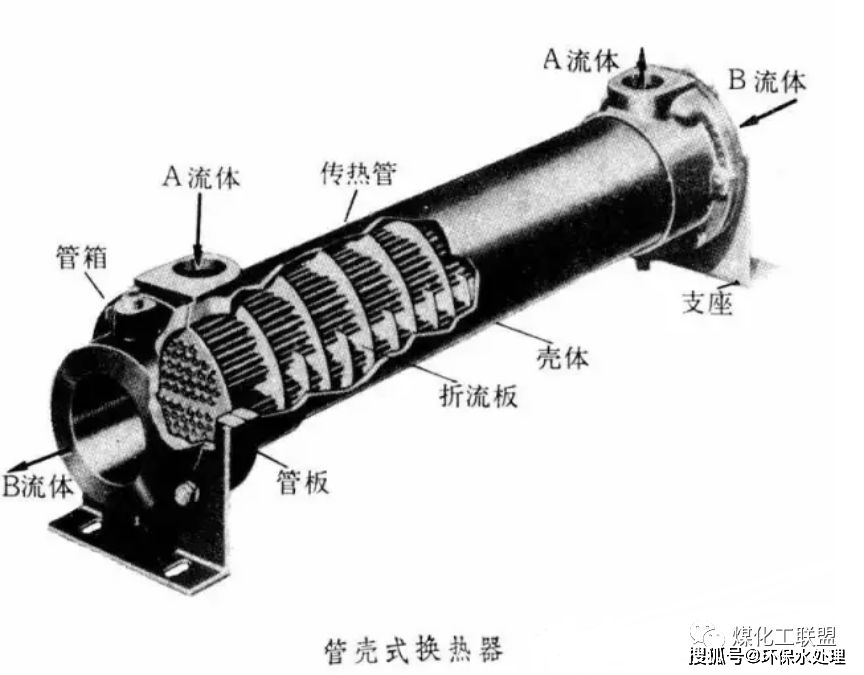

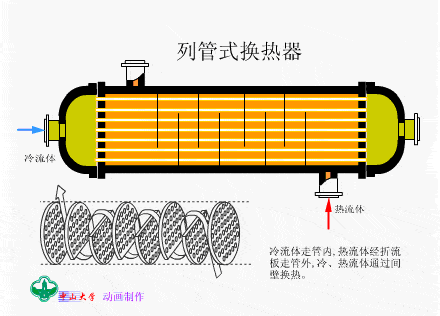

▲列管式换热器

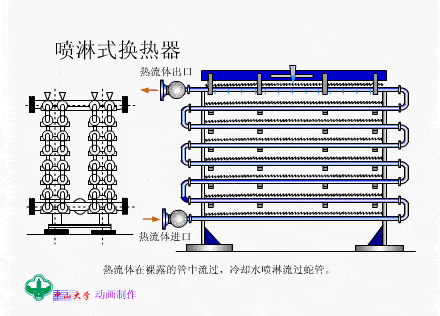

▲喷淋式换热器

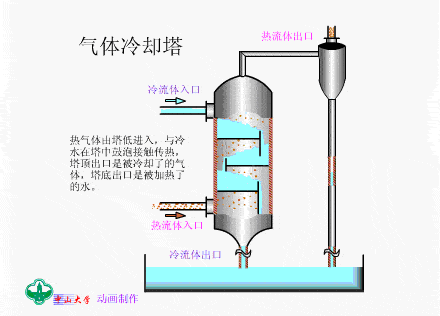

▲气体冷却塔

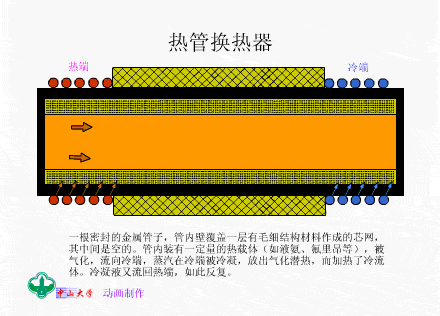

▲热管换热器

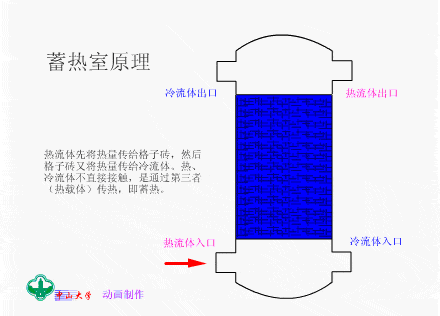

▲蓄热室原理

▲浴室温水加热

四、

行业状况

1、概述

换热器在石油、化工、轻工、制药、能源等工业生产中,常常用作把低温流体加热或者把高温流体冷却,把液体汽化成蒸汽或者把蒸汽冷凝成液体。

换热器既可是一种单元设备,如加热器、冷却器和凝汽器等;也可是某一工艺设备的组成部分,如氨合成塔内的换热器。换热器是化工生产中重要的单元设备,根据统计,热交换器的吨位约占整个工艺设备的20%有的甚至高达30%,其重要性可想而知。

2、管壳式

管壳式换热器是一个量大而品种繁多的产品,迫切需要新的耐磨损、耐腐蚀、高强度材料。我国在发展不锈钢铜合金复合材料、铝镁合金及碳化硅等非金属材料等方面都有不同程度的进展,其中尤以钛材发展较快。

钛对海水、氯碱、醋酸等有较好的抗腐蚀能力,如再强化传热,效果将更好,一些制造单位已较好的掌握了钛材的加工制造技术。对材料的喷涂,我国已从国外引进生产线。铝镁合金具有较高的抗腐蚀性和导热性,价格比钛材便宜,应予注意。

国内在节能增效等方面改进换热器性能,提高传热效率,减少传热面积降低压降,提高装置热强度等方面的研究取得了显著成绩。换热器的大量使用有效的提高了能源的利用率,使企业成本降低,效益提高。
