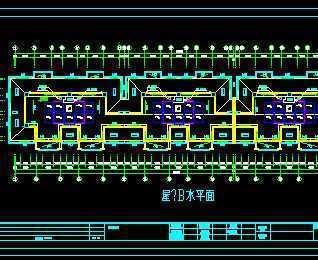

介绍： 此图纸为小区太阳能热水系统图 一.设计依据及资料 1.建设单位提供的总平面布置图及单体给排水图. 2.建设单位提供的设计要求及相关资料. 3.国家标准及地方法规 <建筑给水排水设计规范> GB50015-2003 <建筑小区给水排水设计规范> CJJ-17-90 <采暖与卫生工程施工验收规范> GB50242-2002 <住宅设计标准> GBJ32/380-2000 二.设计标准 小区住宅楼为6层、5层、4层、和3层住宅，每户按15根真空集热管计算，每户每天供应120L太阳能热水。 三、工艺设计 1.管道部分 太阳能热水供回水管和集热循环管网采用热水型PPR管热熔连接，管道保温采用B1级难燃橡塑，保温厚度为15mm，其中屋面管道采用PVC保护层。 2、储热部分 （1）水箱基础采用10#槽钢焊接牢固，并刷防锈漆。 （2）水箱采用SUS444不锈钢模压板，现场拼装，氩弧焊接，其中底板δ=1.2mm，侧板δ=1.0mm,顶板δ=1.0mm。 （3）水箱保温采用岩棉板材，容重为80K，厚度50mm，保护层采用镀铝锌模压板，厚度为0.3mm。 3.集热部分 （1）集热器采用φ47*1500全玻璃真空管，每户15支。（2）集热联箱采用常威公司自主研发产品，采用串、并联结合的方式，系统机械强制循环承压运行，并具有漏水自动保护功能，确保系统安全运行，集热联箱内保温采用聚氨酯整体发泡。 4、计量系统 太阳能热水分户计量表采用常威公司自主研发产品----高智能IC卡热水表，每天可计量一次，120L之内按自来水费收取，120L之外价格可提高，具体价格由小区物业确定。 5、控制系统祥见控制原理图 6.管道试压 管道分段试压，试验压力为工作压力的1.5倍，介质工作压力0.6MPa，试验压力为0.9MPa。稳压10min无渗漏， 管道内压力降至工作压力，在30min内无渗漏且无压降即为合格。管道总体试压应在管道，设备等均已安装完毕后进行，试验压力为工作压力的1.5倍，试验压力为1.00MPa，管道内的压力升至试验压力升至试验压力并趋于稳定后，管道及设备等无渗漏，在一小时内无压降为合格。打压前，试压用的临时加固装置安装完毕，经确认安全方可打压。 7.工程验收： 试压、清洗及运行按照《建筑给水排水及采暖工程施工质量验收规范》验收。 GB50242-2002进行 8.本设计尺寸单位:管径以毫米计,其它尺寸均以米计. 9.未明之处均按有关规范规程执行。
