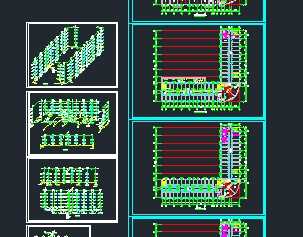

某办公楼采暖通风防排烟系统图
介绍: 本工程为某办公楼工程。建筑物为地上六层、地下一层;建筑总高度22.2米。总建筑面积为14669.4平方米。设计内容包括:采暖系统、通风系统、防排烟系统、换热站系统。 一、采暖系统: 1.采暖热源接自本建筑地下室内的换热站,热媒为95/70℃热水,采暖热负荷为866kW,采暖热指标为60W/m2,N1系统循环阻力为24.6KPa,N2系统循环阻力为27.8KPa。 2.本工程采用上供下回带跨越管单管同程式系统,采暖供水管敷设在6层屋顶处,采暖回水管部分敷设在一层屋顶处,部分敷设在地下室。 3.散热器选用钢制散热器,散热器落地明装。小卫生间内的散热器选用钢制卫浴散热器,散热器底距地面1.2m处挂装。 二、通风系统: 1.标准间卫生间设置带止回阀和过热保护装置的吸顶式排气扇用Φ100铝制或塑料软管引至卫生间的排风竖井上,风管与竖井连接处应做防漏处理。 2.操作间设置了机械排风、自然补风的通风系统,局部排风罩排风系统由厨房工艺承包商配套解决。 3.餐厅内设置了全面排风系统 4.地下室配电室设置了机械排风 5.屋顶的电梯机房设置了机械排风,自然补风。 三、消防排烟系统: 1.本设计将二层内走道分为两个防烟分区,三至五层用挡烟垂壁分为四个防烟分区(一个自然排烟点,三个机械排烟点),六层用挡烟垂壁分为两个防烟分区。共设三个机械排烟系统分别为PY-1、PY-2、PY-3。 2.每台排烟风机负责的机械排烟系统竖向布置。 3.自动挡烟垂壁与消防控制系统联锁,当消防控制中心发出火警信号或直接接收到感烟、感温、感光信号后,挡烟垂壁迅速垂落至吊顶下500mm,形成烟区分割。 四、换热站系统说明: 1.本设计为厂区采暖换热站的设计。总热负荷为3500KW 2.本换热站换热设备选用模块式换热机组,热水循环泵二台(一开一备),补水泵二台(一开一备)。 3.系统定压方式采用变频补水泵定压 ....图纸共18张。
