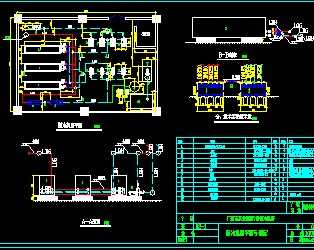

某办公楼制冷机房设计图（含设计说明）

介绍：本工程为某办公楼空调用冷源——制冷机房设计，办公楼共五层，建筑面积40000m2，所供应的冷冻水温度为7/12℃。包含图纸和设计说明书。该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往办公楼的各个区域，经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后返回冷水机组，如此循环往复。考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统，水处理系统等附属系统。
