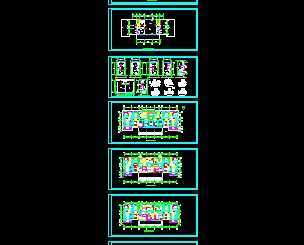

介绍: 本工程为某多层办公大楼。总建筑面积为3731.76平米,建筑高度为22.82米,地上4层,局部5层。本图设计范围为室内采暖给排水系统;涵盖散热器采暖、低温热水地板辐射采暖、生活用水、消火栓给水等系统设计。 本建筑采暖总热负荷为194122w,采暖面积热指标为43W/m2,采暖系统最大控制阻力为11.25KPa(不含热表)。低温地板辐射采暖,采暖热媒为50/40℃低温热水,热源由换热站供给。楼梯间采用散热器采暖,散热器选用型号为:GLZⅡ-600防腐柱翼型钢铝型散热器,每片散热量119W(Δt=64.5℃),每组散热器设φ6手动放气阀一个。管材与连接:采暖干、立管、分水器前明装支管均采用热镀锌钢管,丝接。地板辐射采暖加热盘管选用PEX交联聚乙烯管,使用等级为4级,工作压力:0.60MPa。 图纸共16张。
