某大厦暖通系统设计图

  • 资料大小:30 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2013-01-16 22:19
  • 发布作者:甜甜小蜜桔
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

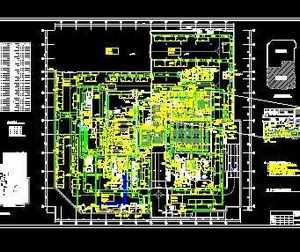

某大厦暖通系统设计图
介绍: 本工程总建筑面积约15万平方米,空调负荷及冷热源:1、全楼夏季典型设计日的峰值冷负荷5798kW,典型设计日的全天负荷51210kWh;冬季尖峰热负荷为3451kW. 2、空调冷源采用冰蓄冷冷源,冷冻水供回水温度为5/13℃。空调热源采用二台燃气热水锅炉,经板式热交换器,提供热水,供回水温度60/50℃。 冷热源部分:1、冰蓄冷系统设计及设备,本工程按冰蓄冷空调分量蓄冰模式设计,双工况螺杆冷水机组和盘管为串联方式,主机位于盘管上游。另配置两台夜间次级乙二醇泵以满足夜间制冰时供冷的要求。夜间供冷负荷小于制冰量的15%。经计算空调系统需配备空调工况制冷容量为1406kW、制冰工况为966kW的双工况螺杆冷水主机三台,双工况主机可分别在空调和制冰两种工况下运行。乙烯乙二醇溶液容积比浓度为25%。 整栋大楼根据需要分别采用低温送风定风量空调系统、低温送风变风量空调系统、常温送风定风量空调系统及风机盘管加新风系统。最大的特点是用了瑞典的TA平衡阀,解决了末端水量平衡问题。图纸共70张,出图时间为2011年7月。
点击进入下载 (需要 0 积分)
