某商场暖通空调工程施工设计图

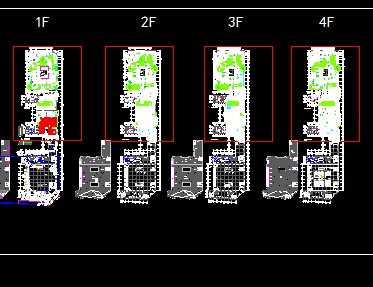

介绍：本设计为某商场暖通空调施工设计图纸，总建筑面积约33000多平方米，设计区域为商场一至四层空调、通风设计，商场一至四层平面排烟风管、排烟口设计。空调冷热源采用风冷热泵机组机组，风冷热泵系统商业大空间场所采用全空气低速风道系统，空气处理机位于各区域空调机房内，气流组织为上送上回。水系统采用二管制，上供上回，供回水干管设于商场屋顶，供回水主管路上设压差旁通阀调节水量。水系统垂直异程，水平同程；在空调箱回水管上设平衡阀，保持水系统平衡。
