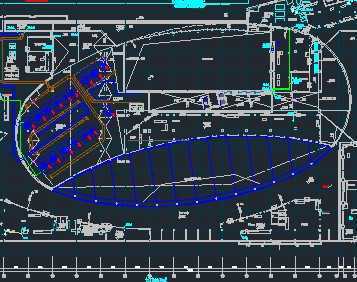

介绍： 某超高层商务楼暖通空调系统施工图，包括1-3层空调图，4-7层空调图，B1空调图纸，B2B3空调图，说明，制冷机房冷冻水冷却水系统流程图，办公楼24小时冷却水系统流程图，给排水施工说明，空调水系统流程图，冷却循环水系统图，设备表等等 图纸说明1.工程概况：为综合性的多功能建筑群。一期工程包括6层购物中心及33层办公塔楼。 一期工程总建筑面积308257m22.设计内容：中央空调系统，夏季供冷，冬季供热，电气，给排水等3.冷热源：夏季冷源：制冷机房内设多台普通电能离心式冷水机组及板式热交换器冬季冷源：冬季内区总冷负荷为15914KW。为冷却塔配置四台板式热交换器，利用冷却塔的自然冷却功能为系统提供热源：热源为二期锅炉房提供的0.25MPa饱和蒸汽 4.图纸组成：各专业平面图及系统图，各专业设计说明5.图纸张数：706.设计时间：2009.05
