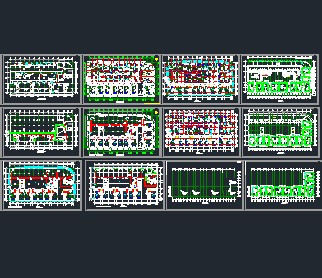

介绍: 图纸说明 1.设计阶段:施工图 2.设计内容:空调、采暖、通风、防排烟 3.冷热源:单台制冷量为512KW的螺杆制冷机组2台, 4.建筑面积:20000㎡ 5.地上层数:16层 6.地下层数:1层 7.设计说明:有 8.图纸张数:17 9.工程概况:本工程为**地区机焦物资经销公司商住楼,地上十六层,地下一层;其中地下室为车库及设备用房,一二三层为商场和门市,四层办公室和住宅,五-十六层为住宅,建筑面积约为20000m. 本工程空调冷负荷为QL=1024KW,空调热负荷Qr=900KW。每层商场采用全空气系统,门市采用风机盘管系统.其中空调新风系统采用低速风管空气系统。 采暖采用分户计量双管下供下回式系统,其中供、回水干管敷设在地下室内,各层内供回水干管埋置于地板之上70mm的面层内。各户入口装置选用分户计量表箱,设置在管道井内。
