某客房楼空调及通风设计图

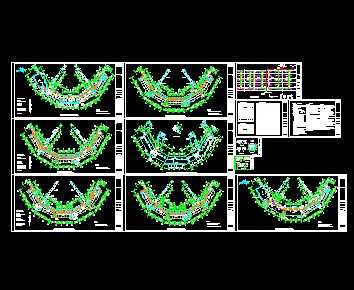

介绍：图纸说明 1.设计阶段：施工图 2.设计内容：客房楼空调及通风设计。 3.设计说明：有 4.图纸张数：12 5.设计时间：2003.12 6.工程概况：本资料为客房楼空调及通风设计。该楼空调冷负荷为800KW.空调冷冻水(7c)，该楼空调热负荷为640KW.空调热水(60~65c)，均由动力用房接来。空调水系统采用双管异程闭式循环系统。采用风机盘管加独立新风机系统。气流组织:底层展厅,接待厅及休闲茶座采用上送(散流器送风)上回方式.客房采用侧送上回方式. 每个卫生间设卫生间通风器一个同时设集中排风系统.换气次数按10次/小时计算并略高于客房新风量。
