某厂房室外采暖管道工程施工图

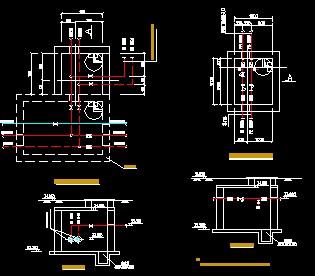

介绍：本图为某实验厂房室外采暖管线全套施工图，内容全面，包括平面布置图、节点详图、检查井平面和结构详图。本工程中供热管网采用直埋敷设,起点接自xxxx热网南干线DN300热水供回水管道上，终点接自实验厂房采暖入口管道上，中间无分支管道。管道除自然弯曲补偿外,还采用直埋补偿器进行热力补偿,其安装参照厂家规定执行。供热直埋管道采用无缝钢管,管道保温采用聚氨脂硬质泡沫塑料保温,外做聚乙烯保护壳；无缝钢管规格参照下列管径:133x5,108X4.5,89X4,76x4,57X4,弯头均采用压制弯头.管道横穿道路加装钢套管。
