某超高层商业中心综合楼暖通空调施工图

  • 资料大小:1.5 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2013-03-08 21:05
  • 发布作者:一团毛线球
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

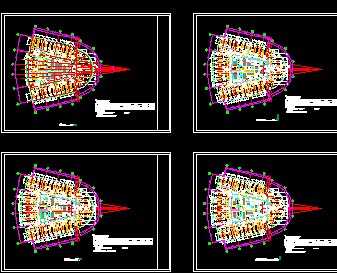

某超高层商业中心综合楼暖通空调施工图
介绍: 图纸说明: 1.建筑功能:商业建筑 2.设计阶段:施工图设计 3.设计内容:空调,通风,采暖,冷却塔,机房,防火排烟 4.空调系统:低温送风,变制冷剂流量多联分体式 5.冷热源:水源热泵 6.采暖系统:热风 7.建筑类型:超高层建筑 8.建筑面积:73370㎡ 9.建筑高度:201.8m 10.地下室:车库 11.设计说明:有 12.图纸张数:20张以下 13.工程概况: 本工程为某商业中心续建工程,地下二层至地上七层已建成,七层以上为续建工程,续建工程建筑面积73370m。八层以上为办公用房,七、二十三、三十七层为避难层。 建筑高度为201.8m,属超高层建筑。 原地下室建有制冷机房和锅炉房,供已建建筑使用,根据甲方要求,八层至四十八层建筑采用水环热泵空调系统。根据使用的要求,七层部分房间及四十九层以上建筑设置变制冷剂流量分体空调系统。续建工程空调冷负荷为10000kW,空调热负荷为8000kW。 水源热泵系统分为高低区两个系统,八至二十三层为低区,二十五层至四十八层为高区,低区水泵房设在七层,冷却塔设在已建六层屋面;高区水泵房设在二十四层,冷却塔设在四十八层屋面。高低区辅助热源均由地下锅炉房供应,总热量约5900kW,锅炉房进行改造。 通风系统:地上变配电房设置机械送排风系统。卫生间设置机械排风系统,通风量按10次/小时计算。所有空调通风系统均按防火分区划分。所有穿越空调机房、风机房的风管、每层水平管与立管的交接处、穿越防火分隔物的风管均设有防火阀或防火调节阀。火灾时70℃熔断,电信号返回消防中心。7-50层的内走道设置机械排烟系统。分两段设置,分别为7-23层、24-50层....图纸13张。
点击进入下载 (需要 0 积分)
