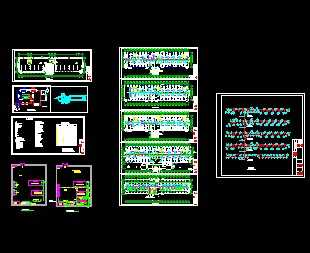

某病房楼空调工程施工图

介绍：本工程为某医院高干病房楼。大楼由五层组成。地下一层为设备用房及库房，地上为病房;总建筑面积为8352平米.空调系统设计为夏季制冷、冬季供热使用。本工程总建筑面积8352平方米，经计算，空调系统夏季计算冷负荷为740kW，冬季采暖计算热负荷为420kW。夏季制冷冬季采暖的冷热源选用螺杆式地源热泵机组1台，机组额定制冷量760kW，耗电功率为146kW,机组额定制热量965kW，耗电功率为216kW。设于地下一层制冷机房内。大楼的空调冷热水系统由螺杆式地源热泵机组、冷热水循环泵、风机盘管等组成。
