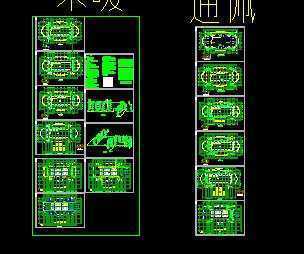

介绍： 本工程为某学校图书馆采暖通风施工图。地上五层，建筑面积13276.6平方米，建筑高度23.55米，室内外高差0.45米。本工程分为二个采暖系统，R1系统采暖热负荷295KW，系统阻力0.06Ka，R2系统采暖热负荷290KW，系统阻力0.06Ka，全楼采暖热负荷585KW。采暖热指标47W／M2。设计内容：采暖系统设计、通风排烟系统设计。 本设计为集中采暖系统，热源来自于区域锅炉房，供水85度，回水60度，采暖系统为双管上分式同程系统，供水水干管覆设在五层顶部，回水干管敷设在暖气地沟内。 散热器选用密封性能好的无砂铸铁散热器，落地安装，双管系统每组散热器供水管依次安装闸阀、过滤器、两通温控阀，回水管上安装闸阀。所有书库均采用冷热空调供暖（由建设单位自备），所有通过书库、阅览室的管道均采用无缝钢管焊接连接。其余部分的管道一律采用热镀锌钢管，丝扣连接。 中庭排烟：本工程中庭采用自然排烟，楼层内走道合并到中庭。排烟窗安装在屋顶中庭侧面，采用百页排烟窗。百叶窗面积（百叶窗遮挡系数取0。7）不小于中庭面积的5％，详细做法见建筑专业设计。其余房间及楼梯间均采用可开启外窗自然排烟。 通风：书库排风－换气次数3次，卫生间排风－换气次数7次，阅览室送风－换气次数2次。书库采用土建风井机械排风，排风机安装在五层平台上，各楼层均可控制风机开启。卫生间采用土建风道机械排风，排风机安装在设备层。统一控制开启。阅览室分层设置送风系统，风机安装在风机房内。 建筑节能：本工程热源来自于区域锅炉房，采暖系统耗电输热比由外网及锅炉房设计确定。工程实际如与设计节能措施有出入时，应根据实际情况作必要的修正。散热器支管上安装温控阀。系统热力入口处安装热量表。地沟内、吊顶内的管道采用超细玻璃棉（带铝箔保护层）进行保温，厚度30毫米....图纸16张。
