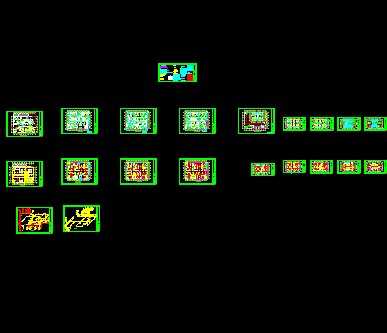

某办公楼采暖通风空调设计图

介绍：设计阶段：施工图设计出图时间：2008.04 设计内容：采暖，通风，空调，防排烟图纸张数：27张建筑面积：38199.46㎡建筑高度：95.55m 地上层数：25层地下层数：1层空调形式：分机盘管加新风系统工程概况：本设计为采暖、通风、空调系统设计及防排烟系统设计。本工程夏季空调总冷负荷为：2780KW;冬季总热负荷为：3570KW。采暖面积热指标:41.7W/m冷源为地源热泵机组，夏季冷媒温度：7--12°C；冬季热媒温度：45--60°C。地下室车库采用散热器。本工程以自然通风为主，对于卫生间等地设局部机械排风，不具备自然通风的房间设有机械排风。
