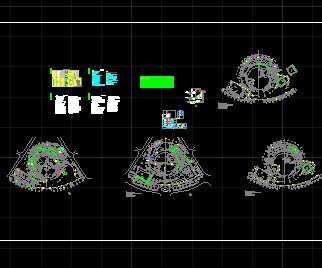

某会馆暖通工程施工图

介绍：本工程为XX世茂新城一期会所，地下一层，地上二层，总建筑面积为13300平方米。本会所的空调主机采用两台844KW的风冷热泵机组和一台208KW的风冷热泵机组（原有机组），置于会所旁边的室外地面上，冷热源向本会所夏季提供7/12C的空调冷水，冬季提供45/40C的空调热水。空调水泵三用一备。本会所的地下室设置两台0.35MW的燃气常压热水锅炉，向本会所的室内游泳池和水吧提供热水，过渡季节通过板式换热器间接向室内游泳池的空调机组提供空调热水。燃气供应设计由当地燃气设计部门完成。大空间场所采用全空气系统，小房间采用风机盘管加新风的空调形式。空调水系统采用两管制，系统形式采用异程式，部分采用同程式。
