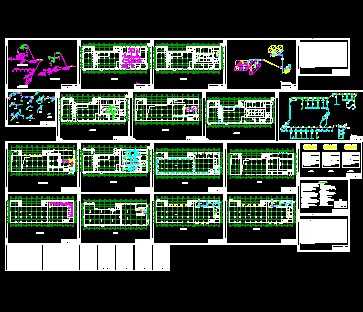

某制药车间净化空调、采暖设计图

介绍：本设计是根据GMP及生产工艺要求进行的，净化空调系统采用定新风、定风量集中式空调系统，洁净级别为三十万级，洁净空调房间气流组织均采用顶送风下侧回风或排风的气流组织形式，空气经过初、中、高效三级过滤器送入房间，房间换气次数为15次/小时。洁净生产区相对一般生产区保持>10Pa的正压。空调室内温湿度参：洁净区:夏季：室内温度：24±2℃，相对湿度：55±10%,冬季：室内温度；20±2℃，相对湿度：55±10%。
