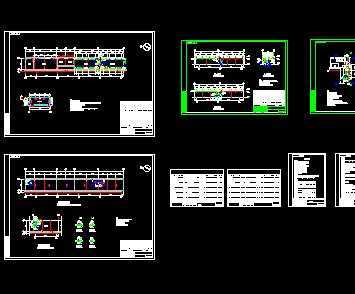

介绍： 设计内容 (1)通风系统 高压配电室设置事故排风机进行排风,平时作通风用,同时兼排除设备散热用,换气次数为12次/h,自然补风. (2)空调系统 1.电气值班室设置立柜型冷暖空调来保证室内温度,改善工作环境. 2.低压配电室,罩式炉配电室以及拉矫机配电室均设单冷空调. 其中低压配电室和罩式炉配电室采用单冷风冷立柜式空调(风管送回风)进行空气调节. 空调冷凝水就近排至雨水沟中,室外机布置于屋面. 3.拉矫机配电室设4台壁挂式单冷空调机.空调冷凝水排至指定地漏. 4.冷凝水管及空调风管保温材料均采用PVC难燃橡塑保温管材(难燃B1级),厚度20mm. 5.冷凝水管布置坡度不小于0.003. (3)废气系统 罩式炉废气排放量为35000m3/h.废气排放达到国家标准. 烟囱为钢制烟囱,上口直径1.0m,高度21m.具体可参考结构图72J35. (4)联锁控制 当风管内气流温度达到70?c时,防火阀自动熔断,并及时发送信号至消防控制中心,同时切断空调系统设备电源. (5)噪声控制 所有房间噪声均不高于70dB.……
