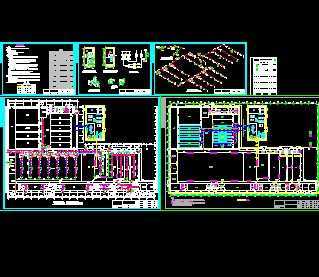

某车间空调通风平面图

介绍：本工程为X加工车间设施部分通风、空调及蒸汽管道设计。本车间内内脏整理间、分割精加工间及外包装间设空调部系统，采用薄型吊顶式空调器通过新回风汇合达到室内温度要求。间采用间接冷却系统，由一台板式换热器将低温氨液与乙二醇水溶液进行热交换，为系统提供0°C左右冷水，同时通过两台立式水泵将乙二醇水溶液送至车间末端设备。为保证水系统稳定性，在机房回水冷端接膨胀管，外接落地式膨胀水箱定压。乙二醇水溶液浓度为26%。车间总冷负荷370KW。初加工间和更衣室等采用T35-11系列轴流风机侧排，个别卫生间设通风器进行排风。机房水泵作减震基础，空调器、排风机的安装要求减震，空调器供回水管设橡胶软接头，空调器风管设帆布软接头。
