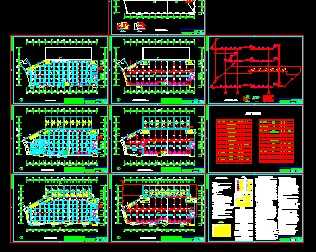

某展厅空调通风施工图

介绍：空调冷热源根据甲方要求采用两台离心式制冷机+燃油（气）锅炉。制冷供热站本次设计不涉及。展厅空调采用吊顶式空气处理器。空气处理器吊于屋顶，通过风管送至室内，展厅不吊顶。冬夏最小新风量运行。展厅侧墙上安装排风机，过渡季开启排风，由门窗自然补风，保证室内换气次数大于5次/时。由于甲方的特殊要求,在展厅需设置机械排烟.一层展厅分为19个防烟分区二，三层展厅分为十一个防烟分区,每个分区均设有板式排烟口,火灾时开启联动屋顶排烟风机开启.排烟风机风量按照最大防烟分区*120计算。排烟风机前设有排烟防火阀，280度关闭。展厅过渡季设机械排风,由门窗自然进风。
