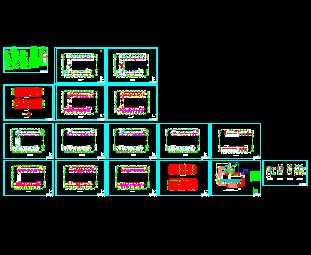

某公司宿舍楼暖通施工图

介绍：某公司宿舍楼多联机空调系统设计。本建筑共6层，总建筑面积8430，总层高19.9m，空调面积约5371。全楼采用多联机供给空调方式，室外屋顶上设置二十五台美的生产的MDV—J140W—510，单台制冷量为14KW。根据各不同的功能房间，该多联机系统选用一种空调送风方式：采用多联机系统加独立新风系统，多联机采用暗装吊顶式，新风直接由全热交换器引进室内，在全热交换器中经过与回风换热后直接送入房间。所有职工宿舍送风均采用双层百叶送风口侧送，二楼活动室用方形散流器下送的送风方式。制冷剂系统采用闭式双管同程式。一楼靠墙有外窗的卫生间采用排风扇排风，二层洗衣房通过房间上的窗户进行自然通风与室外的空气直接进行交换达到室内的空气流通。
