四层大型商业综合体暖通施工图纸

  • 资料大小:5.28 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2016-12-28 15:30
  • 发布作者:cgminmin
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
四层大型商业综合体暖通施工图纸

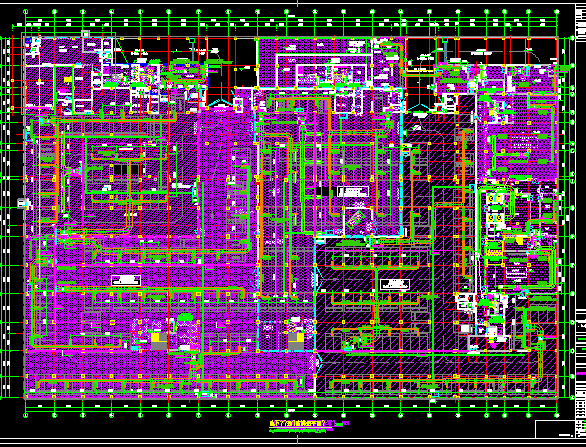

介绍: 四层大型商业综合体暖通施工图纸包括采暖干管系统图、风系统图、3#酒店式公寓采暖系统图、卫生间通风大样图、管井详图、风机安装示意图、制冷机房系统流程图、制冷机房设备布置图、制冷机房水管布置图、分、集水器大样图 剖面图、地下车库通风防排烟平面图、商场机房层通风排烟平面图、商场机房层冷却塔基础平面图、商场机房层冷却塔接管平面图等 2.1.3 建筑结构形式、等级:框架剪力墙结构。主题结构设计使用年限50年,结构安全等级二级,抗震设防类别为丙类,抗震设防烈度7度。 建筑分类及耐火等级:本工程为一类高层综合楼;其耐火等级为地下一级、地上一级;建筑层数、高度:西南角商场地上四层,建筑高度为22.05米,北侧十五层1、2#酒店式公寓楼,建筑高度为50.25米,东侧十五层3#公寓式酒店,建筑高度为51.35米. 此项目为一栋4层的大型商业综合体,商场上部北侧设置两栋15层高层酒店式公寓及东侧的一栋15层高层公寓。式酒店.1层为商场、超市、储藏室等,层高5.7m.商场部分2~4层均为商场,层高为5.2m。1#2#酒店式公寓二层为网点,层高4.5m,三、四层为办公,层高4.2m。5~15层均为公寓,层高为3.1 m。3#公寓式酒店二层为网点、办公食堂、消防控制室、卫生间等,层高4.5m.三层为办公食堂、厨房,层高4.2m。四层为社区服务中心、居委会、物业管理用房、活动室等,层高4.2m(局部4.5m).5~15层均为公寓式酒店,层高为3.2m。3#公寓式酒店机房层设水箱间。
点击进入下载 (需要 0 积分)
