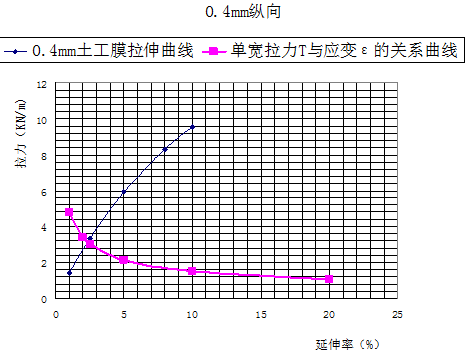

介绍： 本次设计主要是为了开发利用B江流域的水利资源，建设一个以发电为主，同时兼顾灌溉、供水、防洪及养殖等综合利用效益的跨流域开发的水利水电枢纽工程。 在明确了建设目的并具有了建设依据和条件后设计的枢纽概况如下：B江水利枢纽为复合土工膜防渗堆石坝最大坝高53.0米，装机6400kW，电站设计水头174米，保证出力1461kW，装有两台3200kW机组，正常蓄水位275.5m，主坝长236.5米左右，上游边坡1：1.5,下游边坡1：1.4。 本次设计主要内容为：经洪水调节确定坝顶高程；坝型的比选；第一主要建筑物的设计；施工组织设计。并进行了导流隧洞投标文件的编写，其中重点对本次设计专题施工组织设计了设计及编写。 复合土工膜防渗堆石坝是一种新的坝型，其防渗材料---复合土工膜的设计、施工、质量控制是该类坝型的技术关键，在本设计说明书第六章第三节有详细说明。 本工程导流隧洞施工具有施工工作断面小，工期紧的特点，故其施工工艺是关键，在本设计说明书的有详细的说明。 本次设计以一般混凝土面板堆石坝和一些已建复合土工膜堆石坝为参考，在注重各细部独立分项设计的同时，综合考虑了整体工程的统一性。在专题的编写中参考已建工程的导流隧洞，对导流隧洞的施工组织进行了设计，确保按期完成导流隧洞标段工程。在设计过程中既充分运用了所学知识，广泛参考了堆石坝设计、施工等相关书籍，并在规范规定内设计，体现了本设计的科学性、规范性。 第一章 调洪演算 4 1.1洪水调节计算 4 1.1.1洪水调节计算方法 4 1.1.2.洪水调节具体计算 4 1.1.3.方案选择 8 1.2 防浪墙顶高确定 8 1.2.1设计洪水位+正常运用情况 8 1.2.2正常蓄水位+正常运用情况 9 1.2.3校核洪水位+非常运用情况 10 1.2.4防浪墙顶高程的确定 11 第二章 L型挡墙计算 12 2.1 L型挡墙尺寸设计 12 2.2工况分析 12 2.2.1 L型挡墙完全露出在水面以上 12 2.2.2 L型挡墙在设计洪水情况下 13 2.2.3 L型挡墙在校核洪水情况下 15 2.3 基础承载力验算 16 2.4 抗滑稳定验算 17 2.5 抗倾覆验算 18 2.6 配筋计算 18 第三章 坝坡稳定计算 21 3.1坝体边坡拟定 21 3.2堆石坝坝坡稳定分析 21 3.2.1计算公式 21 3.2.2计算过程及结果 21 第四章 复合土工膜计算 23 4.1复合土工膜与垫层间的抗滑稳定计算 23 4.2复合土工膜的应力校核计算 23 第五章 趾板设计 26 5.1设计趾板剖面 26 5.2趾板剖面的计算 26 第六章 副坝设计 28 6.1 副坝顶宽验算 28 6.2 强度和稳定验算 28 6.2.1 荷载计算 29 6.2.2 稳定验算 29 第七章 拦洪水位确定 30 7.1洪水调节原理 30 7.2隧洞下泄能力曲线的确定 30 7.3 P=5%洪水调洪计算 31 7.4计算结果 32 第八章 施工组织设计（专题） 34 8.1主体工程量计算 34 8.1.1 计算公式及大坝分期说明 34 8.1.2 计算过程 35 8.2 工程量清单计算 37 8.2.1 堆石坝工程量计算 37 8.2.2 副坝工程量计算 38 8.2.3 趾板工程量计算 40 8.2.4 L型挡墙工程量计算 40 8.3堆石体施工机械选择及数量计算 40 8.3.1 机械选择 40 8.3.2 机械生产率及数量计算 40 8.4 开挖机械选择 42 8.5混凝土工程机械数量计算 42 8.5.1 趾板 42 8.5.2 L型挡浪墙 42 8.5.3 素混凝土及无砂混凝土 42 8.5.4 副坝 43 8.5.5 混凝土工程机械选择数量计算 43 8.6 导流隧洞施工计算 43 8.6.1 基本资料 43 8.6.2 开挖方法选择 43 8.6.3钻机爆破循环作业项目及机械设备的选择 44 8.6.4开挖循环作业组织 44 参考文献 47 附图一：水库水位----库容关系曲线 48 附图二：坝址水位----流量关系曲线 49 附图三：设计洪水过程线(P=2%) 50 附图四：校核洪水过程线(P=0.1%) 51 附图五：调洪演算Q～H曲线(设计) 52 附图六：拦洪水位确定 54 附图七：0.4mm土工膜厚度验算 54 附图八：0.6mm土工膜厚度验算 55
