1、竣工图编制要求
1、竣工图是建设项目档案的重要组成部分，有必要做到完好、正确、明晰、体系、修正标准、签字手续齐备。项目法人应担任或托付有资质的单位编制总平面图和归纳管线竣工图，并应在档案检验前，完结项目总平面图的编制作业。施工单位应以单位工程或专业为单位编制竣工图。假如施工单位托付规划单位编制竣工图的，应明确规定施工和监理单位的审阅和承认责任。

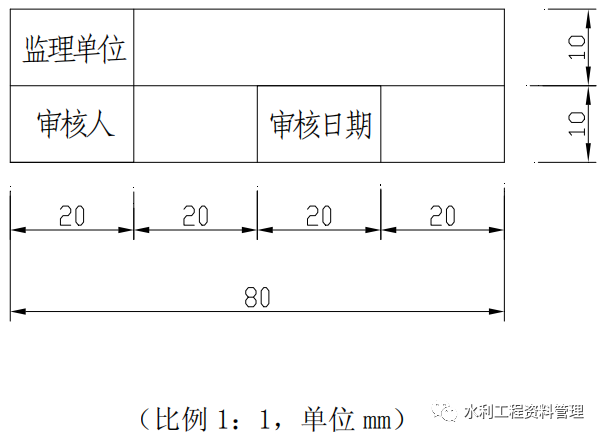

2、竣工图应实在反映工程项目检验的实际情况。有关单位和责任人应严厉实行签字手续。每套竣工图应附目录、编制阐明及判定定见。 3、按施工图施工没有变化的，可利用原施工图作为竣工图，由施工单位在图标栏上方（或左边）空白处逐张加盖并签署竣工图书印章。竣工图书印章中的内容填写应完全、清楚，不得代签。 （1）编制竣工图应根据规划施工图、规划交底记载、规划改动文件、图纸洽谈记载等文件，并与其相契合。 （2）图纸宜选用国家标准图幅。不需要从头制作的竣工图应运用新的或洁净的施工图。 （3）图上更改处阐明（引出的细实线约为45°，阐明线与图框平行）应在图纸的空白处，不隐瞒其他线条。 （4）有关施工技能要求或资料明细表等有关文字更改的，应在修正改动处进行杠改，当更改内容较多时，可选用注记阐明。 （5）文字、数字更改一般是杠改；线条更改一般是划改；部分图形更改能够圈出更改部位，在原图空白处从头制作。 （6）图纸更改符号、次数用字母a、b、c、…表明，更改几处可用阿拉伯数字1、2、3、…表明。如b3表明第2次更改的第三处。 （7）新添加的文字阐明，可在触及的竣工图上作相应的添加和改动。 （8）竣工图按单位工程（分部或单元工程）、设备（工程具体部位）、图号（成套）或专业编制，并制造具体编制阐明和目录。 （9）图纸改动部位应由工程技能人员进行更改；监理人员担任审阅更改根据和准确度；档案管理人员担任查看更改图纸图面是否明晰和更改符号是否标准。
2 竣工图收拾
2、一个单位工程的图纸数量少可组成一卷，卷内图纸的摆放按原规划图纸的目录进行；图纸的数量较多，可按不同的专业组成若干檀卷，不同专业的图纸数量纷歧，组卷时可适当分卷或合并为一卷。 3、图纸有目录的，按图纸的原目录、图号摆放，没有图纸目录的，先排总平面布置图，后排部分图（即地质图、水工图、电气图、管线图、更改图），排完一个专业项目再排另一个专业项目。竣工图与施工图数量纷歧致（有添加或削减）时应从头填写目录，一同保存原施工图纸目录与施工图同时归档。 4、既有文字资料又有图纸的檀卷，假如文字是针对整个工程或某个专业进行的阐明或指示，文字资料排前，图纸排后；假如文字是针对某一图幅或某一问题或部分的一般阐明，图纸排前，文字资料排后。 5、图纸一般选用蓝晒图。计算机出图有必要明晰，不得运用计算机出图的复印件。 6、竣工图书印章应运用不易褪色的红印泥，应盖在图标栏上方空白处。 7、不同幅面的工程图纸应按GB/T10609.3—2009一致折叠成A4幅面（210mm×297mm），图标栏露在外面。 8、成套的图纸不装订，文件资猜中夹藏的图纸随文件一同装订。不装订的图纸，要逐件编号。每张图纸为一件，编号选用阿拉伯数字从“1”开端。每件的左上角空白处应加盖档号章，并填写档号章上的各项内容。档号填本卷图纸的档号，序号填每张图纸在本卷图纸中的摆放次序，用“几分之几”表明，如1/20表明本卷共有20张图纸，此为第一张。
