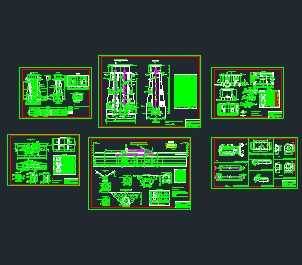

介绍： 说明: 1、图中里程为Km+m，高程为m，其余尺寸均以mm计；2、隧洞进水口前清淤至高程为隧洞进口底板高程；3、对隧洞集中渗漏处开槽，采用M15水凝砂浆修补，而后灌浆； 4、隧洞出口明渠在本次设计中采用砼明管段断面形式进行延长封闭至分水闸；5、回填灌浆段灌浆范围为顶部180°范围，灌浆压0.3MPa，对渗漏集中加密； 6、混凝土保护层厚为35mm；受力钢筋搭接长不小35d；7、出口新衬段衬砌分7段，长度分别为第一段10m、第2~7段长15m；8、所有新混凝土与老混凝土结合部位必须凿毛，并刷一层丙乳砂浆； 9、出口新衬城门型段中第一段钢筋按城门型设计，内段体型从马蹄型渐变为城门型； 10、施工前应现有建筑各参数进行复核，与设计图纸有出入，需对设计进行调整； 11、在施工中应加强施工地质，尤其在工程折除部位，应加强观测， 做好安全防护措施。
